معرفی

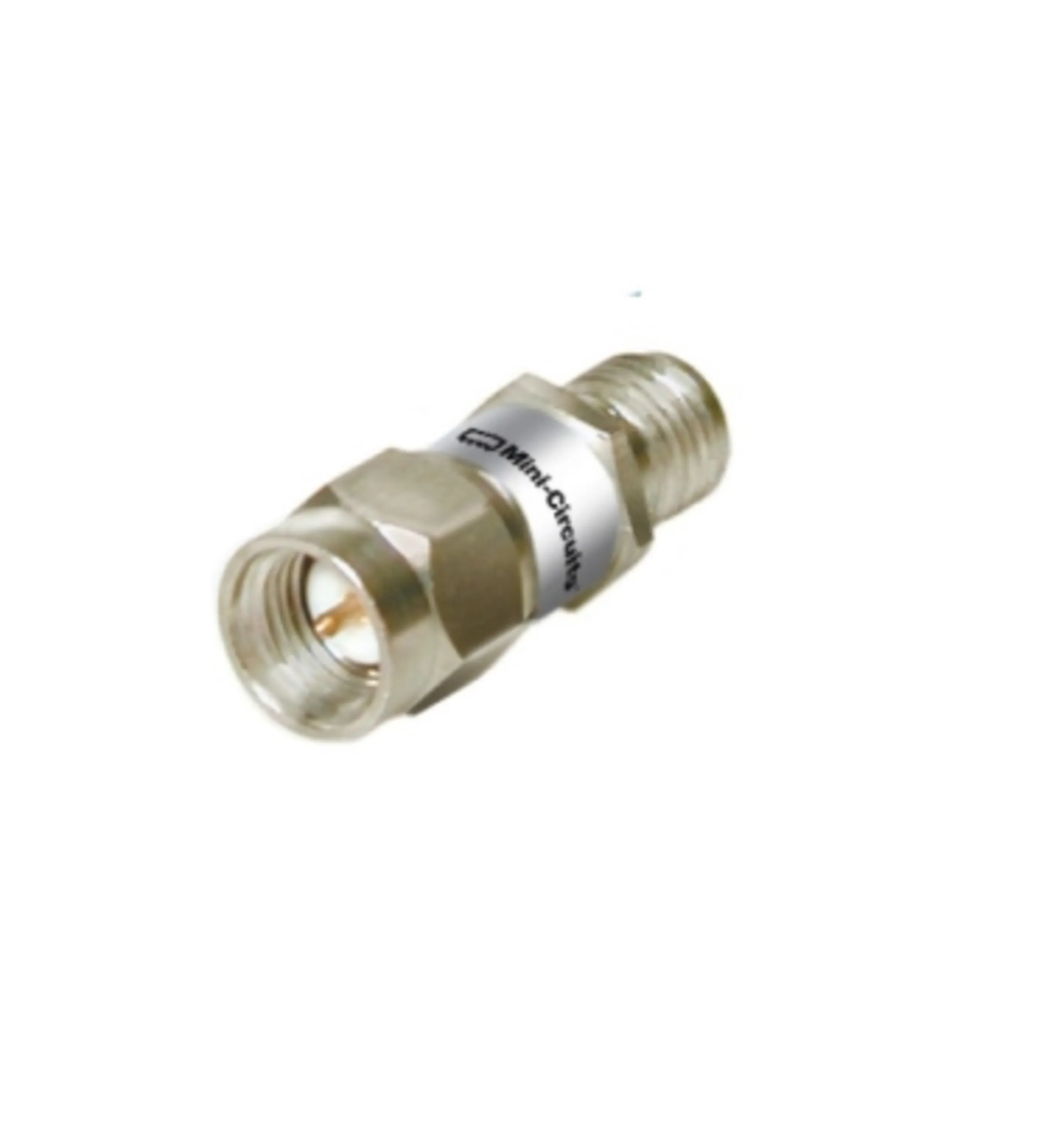

اتنیتور BW-S3W2+

یک Fixed Attenuator از شرکت Mini-Circuits است که برای کاهش سطح سیگنال RF با دقت بالا طراحی شده است. این اتنیتور در کاربردهای مختلف مخابراتی، آزمایشگاهی، و صنعتی استفاده می‌شود و مشخصات فنی برجسته‌ای دارد که آن را به انتخابی ایده‌آل برای سیستم‌های فرکانس بالا تبدیل می‌کند.

 ویژگی‌ها و مشخصات فنی:

1. 1. مقدار تضعیف (Attenuation):

   - مقدار تضعیف ثابت برابر با 3 دسی‌بل (3 dB) است.

2. 2. محدوده فرکانسی:

   - این مدل از DC تا 18 گیگاهرتز کار می‌کند که مناسب برای سیستم‌های RF و مایکروویو است.

3. 3. توان قابل تحمل (Power Handling):

   - توان ورودی مداوم تا 2 وات را پشتیبانی می‌کند که برای اکثر کاربردهای RF کافی است.

4. 4. اتصالات (Connectors):

   - دارای کانکتورهای SMA Male و SMA Female است که برای اتصال به دستگاه‌های مختلف RF مناسب می‌باشد.

5. 5. پایداری و دقت بالا:

   - طراحی شده برای حفظ مقدار تضعیف ثابت در کل محدوده فرکانسی.

   - VSWR کم (حدود 1.15): که به معنای بازتاب بسیار کم سیگنال است و انتقال توان بهینه را تضمین می‌کند.

6. 6. طراحی مقاوم و فشرده:

   - بدنه فلزی با طراحی مستحکم برای استفاده در محیط‌های صنعتی و آزمایشگاهی.

 کاربردها:

1. 1. تنظیم سطح سیگنال RF:

   - کاهش سطح توان سیگنال برای محافظت از دستگاه‌های حساس یا تنظیم سیگنال‌ها در مسیرهای مختلف.

2. 2. آزمایشگاه‌های RF و مایکروویو:

   - استفاده در تست و کالیبراسیون تجهیزات.

3. 3. سیستم‌های مخابراتی:

   - کنترل و تطبیق سیگنال در سیستم‌های بی‌سیم، مایکروویو و کابلی.

4. 4. تطبیق امپدانس:

   - کاهش بازتاب سیگنال و بهبود کارایی سیستم انتقال.

5. 5. اندازه‌گیری و کالیبراسیون:

   - تنظیم توان سیگنال در دستگاه‌های اندازه‌گیری RF.

 مزایا:

- عملکرد دقیق و پایدار: مقدار تضعیف ثابت 3 دسی‌بل در محدوده فرکانسی گسترده.

- کارایی بالا در انتقال سیگنال: بازتاب سیگنال حداقلی به دلیل VSWR پایین.

- طراحی فشرده و مقاوم: مناسب برای محیط‌های صنعتی و قابل حمل.

 جمع‌بندی:

اتنیتور BW-S3W2+ یک ابزار کوچک و دقیق است که برای کاهش و تنظیم سطح سیگنال RF طراحی شده است. عملکرد پایدار، توان تحمل مناسب، و طراحی باکیفیت، آن را برای طیف وسیعی از کاربردهای مخابراتی و آزمایشگاهی ایده‌آل می‌کند.
