معرفی

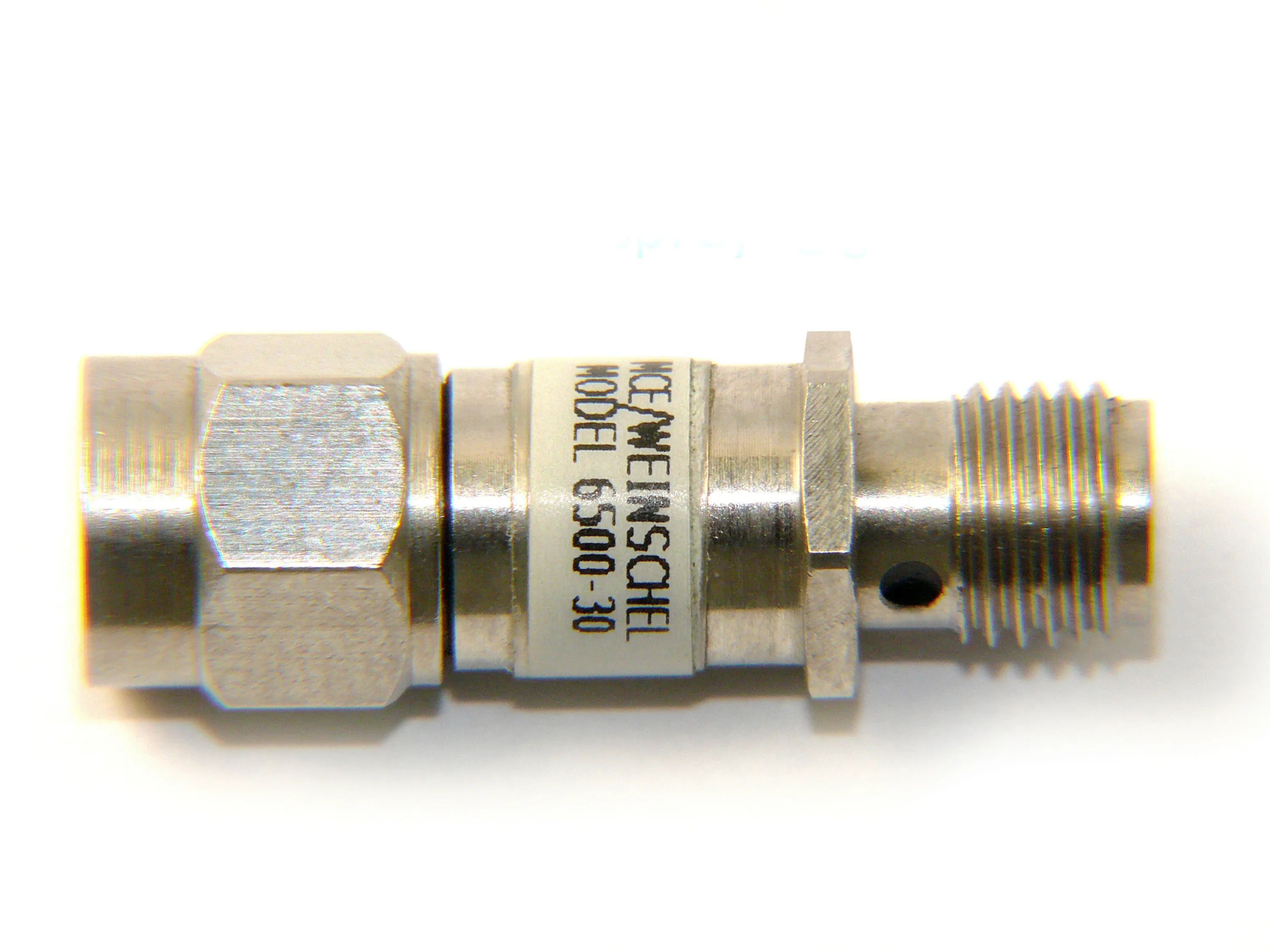

اتنیتور 6500-30 ساخت شرکت Weinschel

یک Fixed Attenuator (اتنیتور ثابت) است که برای تضعیف سیگنال‌های RF و مایکروویو طراحی شده است. این اتنیتور به دلیل دقت بالا و عملکرد قابل اطمینان در طیف وسیعی از فرکانس‌ها، در کاربردهای صنعتی، مخابراتی و آزمایشگاهی مورد استفاده قرار می‌گیرد.

 ویژگی‌ها و مشخصات اصلی:

1. 1. نوع اتنیتور:

   - اتنیتور ثابت (Fixed Attenuator): مقدار تضعیف آن ثابت و برابر 30 دسی‌بل (30 dB) است.

2. 2. محدوده فرکانسی:

   - محدوده فرکانسی این مدل از DC تا 18 گیگاهرتز است که آن را برای کاربردهای وسیع RF و مایکروویو مناسب می‌کند.

3. 3. توان قابل تحمل (Power Handling):

   - توان پیوسته ورودی این مدل معمولاً تا 5 وات است. این قابلیت آن را برای کاربردهای توان متوسط مناسب می‌سازد.

4. 4. اتصالات (Connectors):

   - دارای کانکتورهای استاندارد RF نظیر SMA، N-Type یا سایر گزینه‌ها (بسته به پیکربندی خاص) است.

5. 5. پایداری و دقت بالا:

   - طراحی دقیق و استفاده از مواد باکیفیت، اطمینان از دقت مقدار تضعیف در محدوده فرکانسی مشخص را فراهم می‌کند.

   - VSWR کم: این مدل معمولاً دارای نسبت ولتاژ موج ایستاده (VSWR) کمتر از 1.3 است که نشان‌دهنده بازتاب کم و انتقال سیگنال با حداقل افت اضافی است.

6. 6. طراحی مقاوم:

   - بدنه فلزی مقاوم که برای محیط‌های صنعتی و آزمایشگاهی طراحی شده است.

 کاربردها:

1. 1. کاهش سطح توان سیگنال RF:

   - برای محافظت از دستگاه‌های حساس یا کالیبراسیون تجهیزات اندازه‌گیری.

2. 2. تطبیق امپدانس:

   - جلوگیری از بازتاب سیگنال در سیستم‌های انتقال RF.

3. 3. آزمایشگاه‌های تحقیقاتی و توسعه:

   - استفاده در تست‌های مایکروویو و RF برای تنظیم سطوح سیگنال.

4. 4. سیستم‌های مخابراتی و نظامی:

   - کاربرد در زیرساخت‌های ارتباطی بی‌سیم، ماهواره‌ای و راداری.

5. 5. کنترل سیگنال:

   - تنظیم و کاهش قدرت سیگنال در تقویت‌کننده‌ها یا مسیرهای انتقال.

 مزایا:

- دقت بالا در تضعیف (30 دسی‌بل ثابت).

- پایداری فرکانسی تا 18 گیگاهرتز.

- توان تحمل بالا (5 وات).

- عملکرد قابل اطمینان در شرایط مختلف.

 جمع‌بندی:

مدل 6500-30 از Weinschel یک اتنیتور پرکاربرد برای کاربردهای حرفه‌ای RF و مایکروویو است. طراحی مقاوم و عملکرد دقیق، آن را به گزینه‌ای محبوب در صنایع مخابرات، آزمایشگاه‌ها، و سیستم‌های پیشرفته الکترونیک تبدیل کرده است. ا

بررسی تخصصی

• تضعیف کننده توان مدل Attenuator 18GHz 6500-30 Weinschel
• مدل کانکتور : SMA
• زاویه نصب : مستقیم(Straghit)
• بازه فرکانس کاری : DC to 18GHz
• حداکثر قدرت ورودی : 2W
• میزان تضعیف : 30- دی بی ام
• امپدانس : 50Ω
• Weinschel آمریکا
