معرفی

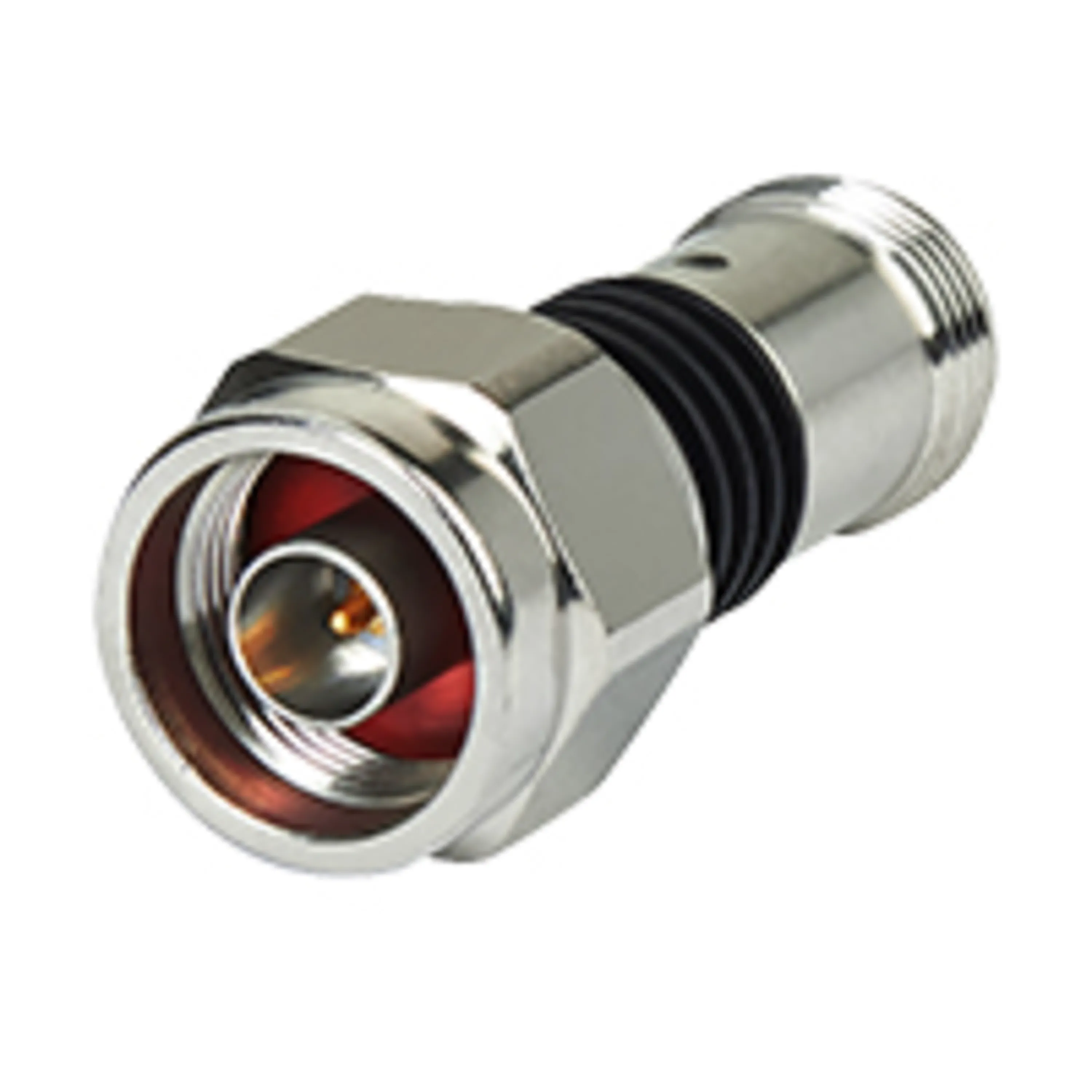

اتنیتور BW-N3W5+
از سری محصولات شرکت Mini-Circuits است که یک Fixed Attenuator (اتنیتور ثابت) با کارایی بالا در فرکانس‌های مایکروویو و RF می‌باشد. این مدل به دلیل طراحی دقیق و کیفیت بالا، در بسیاری از کاربردهای مخابراتی، آزمایشگاهی، و صنعتی استفاده می‌شود.
ویژگی‌ها و مشخصات فنی:
- مقدار تضعیف (Attenuation):
- مقدار تضعیف این مدل برابر با 3 دسی‌بل (3 dB) است.
- محدوده فرکانسی:
- این اتنیتور در محدوده فرکانسی DC تا 18 گیگاهرتز کار می‌کند که آن را برای سیستم‌های فرکانس بالا و مایکروویو ایده‌آل می‌سازد.
- توان قابل تحمل (Power Handling):
- می‌تواند توان ورودی پیوسته تا 5 وات را تحمل کند.
- اتصالات (Connectors):
- دارای کانکتورهای N-Type Male و N-Type Female است که برای نصب در سیستم‌های مختلف RF و مایکروویو مناسب می‌باشد.
- پایداری بالا:
- طراحی دقیق این مدل تضمین می‌کند که مقدار تضعیف در محدوده فرکانسی مشخص ثابت باقی بماند.
- VSWR پایین:
- دارای VSWR کمتر از 1.15 در کل محدوده فرکانسی، که نشان‌دهنده کمترین بازتاب سیگنال و انتقال بهینه توان است.
- طراحی مقاوم و فشرده:
- بدنه‌ای مستحکم با متریال باکیفیت برای اطمینان از دوام و عملکرد بلندمدت.
کاربردها:
- سیستم‌های مخابراتی:
- برای کاهش قدرت سیگنال و تطبیق سطوح توان در شبکه‌های مایکروویو و RF.
- آزمایشگاه‌های تحقیقاتی و توسعه:
- استفاده در تست‌ها و اندازه‌گیری‌های دقیق.
- تطبیق امپدانس:
- کمک به کاهش بازتاب سیگنال و بهبود عملکرد سیستم‌های انتقال.
- کنترل قدرت سیگنال:
- کاهش توان سیگنال در مسیرهای حساس برای جلوگیری از آسیب به تجهیزات.
- سیستم‌های ماهواره‌ای و راداری:
- کاربرد در تنظیم سطح توان در دستگاه‌های پیشرفته.
مزایا:
- عملکرد گسترده تا 18 گیگاهرتز.
- تضعیف دقیق و ثابت (3 دسی‌بل).
- توان تحمل بالا (5 وات).
- بازتاب کم و انتقال توان بهینه به دلیل VSWR پایین.
- طراحی مستحکم و قابل اعتماد.
جمع‌بندی:
اتنیتور BW-N3W5+ یک ابزار بسیار مفید و دقیق برای کاهش سیگنال در سیستم‌های فرکانس بالا است. این دستگاه به دلیل توانایی تطبیق عالی، پایداری بالا، و طراحی باکیفیت، برای طیف گسترده‌ای از کاربردها مناسب است.
