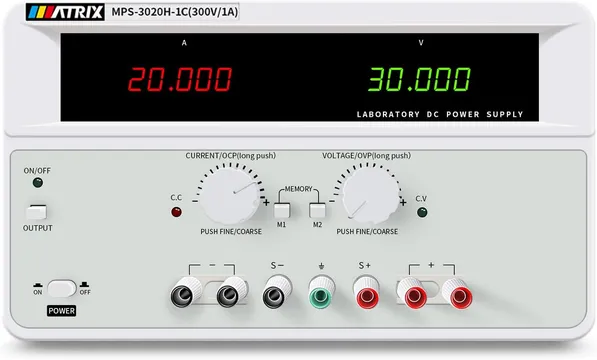

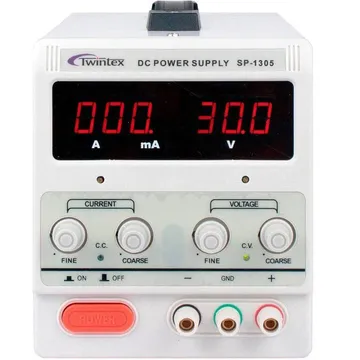

1- منبع تغذیه چیست؟

منبع تغذیه دستگاهی است که ولتاژ AC شهری را به DC متغییر تبدیل میکند. منظور از متغییر یعنی برای اپراتور این امکان فرآهم است تا بتواند با این دستگاه ولتاژ مستقیم خروجی را از صفر تا ماکزیمم دستگاه تنظیم کند. علاوه بر آن بر اساس حد نهایی جریان می توانیم از منبع تغذیه آمپر بکشیم.

به عبارت دیگر منبابع تغذیه DC قابلیت تنظیم ولتاژ و جریان خروجی را دارند.

طراحی منابع تغذیه بر دو نوع استوار است.

الف) منابع تغذیه سوئیچینگ

ب) منابع تغذیه ترانسی (خطی)

در منابع تغذیه سوئیچینگ کاهش ولتاژ توسط کلید زنی توسط ماسفت صورت می گیرد. از مزیت های این دستگاه حجم و وزن کم دستگاه است. از معایب این سری از منابع تغذیه DC وجود ریپل ولتاژ (نویز) بر روی شکل موج ولتاژ DC خروجی است.

در منابع تغذیه ترانسی (خطی)  کاهش ولتاژ توسط ترانس صورت می گیرد. (ترانس EI یا ترانس تروئید [حلقوی]) از معایب این منابع تغذیه وزن و حجم زیاد آنها می باشد و از محاصن آن خطی بودن شکل موج DC خروجی بدون ریپل و نویز می باشد.

خریداران منابع تغذیه DC توجه کنند در انتخاب منبع تغذیه DC حتماً به نوع ترانس داخلی آن توجه کنند چون در ترانس آهنی EI تلفات فوکو بسیار زیاد است و موجب داغ شدن سیم پیچ می شود. همین امر باعث کاهش طول عمر قطعات می شود.

2- منبع تغذیه دوبل چیست؟

منبع تغذیه دوبل دو کاناله دستگاههی است که معمولاً دو یا بیشتر خروجی دارند که می توان کانال های تغذیه را با هم به صورت سری و یا موازی بست. در حالت سری ولتاژ های منبع تغذیه با هم جمع می شوند و در حالت موازی جریان ها جمع می شوند. یعنی در یک منبع تغذیه دوبل تراکینگ 30 ولت 5 آمپر در حالت سری 60 ولت 5 آمپر و در حالت موازی 30 ولت 10 آمپر خروجی می دهد.

3- واریاک یا منبع تغذیه AC

یکی دیگر از منابع تغذیه رایج در الکترونیک منبع تغذیه متغییر AC می باشد که عمدتاً در بازار به اسم واریاک یا واریابل می شناسند. این دستگاهها دارای توان خروجی هستند 200Va، 500Va، 1KVa و ...

واریاک ها به دو شکل واریاک های تکفاز و واریاک های سه فاز موجود است. منظور از واریاک سه فاز ورودی سه فازه و خروجی متغییر سه فاز می باشد.

لازم به توجه است که هر چقدر توان دستگاه بیشتر شود جریان نامی خروجی دستگاه بیشتر خواهد بود. لذا در خرید واریاک دقت کنید ماکزیمم تا چه اندازه به جریان خروجی منبع تغذیه AC نیاز دارید.

4- کالیبراتور چیست؟

در علم الکترونیک برای استاندارد سازی تجهیزات و پارامترهای اصلی نیاز به یک شاخص می باشد که بر اساس آن مرجع واحدهای اصلی یک به یک یا کالیبره شود به همین علت دستگاهای کالیبراتور در زمینه های مختلف توسط شرکت های سازنده ساخته می شوند تا رفرنس مهندسین قرار گیرند.

مثل کالیبراتور فشار، کالیبراتور جریان، کالیبراتور ولتاژ، کالیبراتور دما، کالیبراتور فرکانس، کالیبراتور دی بی، کالیبراتور اهم و ...

5- پروگرامر و آی سی تستر چیست؟

گاهی برای انجام پروگرام آی سی ها نیاز به پروگرامری است که بتواند آن مدل را ساپورت کند. برخی از شرکت ها اقدام به ساخت یونیورسال پروگرامر یا پروگرامرهای خاص نمودند تا علاوه بر فروش محصول خود دست مهندسین را در انتقال دیتا از کامپیوتر به تراشه خود باز بگذارند.

آی سی تستر ها نیز همانگونه که از اسمشان مشخص است می توانند آی سی های سری TTL، CMOS و... را تست کنند که آیا بافر آن سالم است یا خیر.

6- جعبه مقاومت
جعبه مقامت باکسی است که درون آن از مقاومت ها با رنج های مختلف و توان یکسان استفاده شده و جهت موارد کالیبراسیون و یا تعیین ولتاژ یا جریان در مدار استفاده می شود. معمولاً جعبه مقاومت ها دهدهی هستند و مقدار مینیمم و ماکزیمم آنها بسیار حائذ اهمیت است. جهت خرید انواع جعبه مقاومت می توانید از سایت شاهکار الکترونیک اقدام فرمائید.

7- جعبه خازن

جعبه خازن میز همانند جعبه مقاومت است که از خازن هایی با رنج های متفاوت استفاده شده است. جعبه خازن میز به صورت دهدهی موجود می باشد. لذا چنانچه قصد خرید جعبه خازن را دارید می توانید از سایت شاهکار استور اقدام نمائید.

8- جعبه سلف

جعبه سلف باکسی است که از انواع سلف ساخته شده. مقدار مینیمم و ماکزیمم سلف های به کار رفته در جعبه سلف بسیار حائذ اهمیت است. از جعبه سلف در موارد کالیبراسیون و طراحی مدار به وفور استفاده می شود.

جهت تهیه جعبه سلف از بازار به سایت شاهکار استور مراجعه فرمائید.

9- کروتریسر

کروتریسر دستگاهی است که می تواند منحنی I-V نیمه هادی ها را رسم و گزارش کند. به طور کلی کروترسر ها به دو دسته تقسیم می شوند.

کروتریسر آنالوگ، دستگاهی است که می تواند پارامترهای آی وی نیمه هادی را روی اسیلوسکوپ رسم کند. در این دستگاه همیشه نیاز به اسیلوسکوپ وجود دارد و از طرفی اندازه گیری با دقت بالا امکان پذیر نمی باشد.

کروتریسر دیجیتالی دستگاههایی هستند که علاوه بر اندازه گیری پارامترهای نیمه هادی خود این امکان را دارند که تمامی منحنی ها را روی صفحه نمایش خود رسم کند. از جمله آنها می توان به کروتریسر شرکت تکترونیکس اشاره نمود.

جهت خرید کروتریسر با شرکت شاهکار الکترونیک تماس حاصل فرمائید.

10- تاکومتر

11- پل وتسون
