فانکشن ژنراتور
فانکشن ژنراتور اساساً یک مولد سیگنال الکتریکی است که انواع مختلفی از شکل موج‌ها را در خروجی تولید می‌کند. این ابزار توانایی تولید شکل موج‌هایی مانند موج سینوسی، موج مربعی، موج مثلثی، موج دندانه اره‌ای و غیره را دارد. محدوده فرکانس قابل تنظیم از چند هرتز تا چند کیلو هرتز است.
مزایای فانکشن ژنراتور
فانکشن ژنراتور یک ابزار همه‌کاره است زیرا طیف گسترده‌ای از فرکانس‌ها و شکل موج‌ها توسط آن تولید می‌شود. شکل موج‌های مختلف تولید شده توسط این مولد برای کاربردهای مختلف مناسب است. این ژنراتور امکان تنظیم شکل موج، فرکانس، بزرگی و افست را فراهم می‌کند اما قبل از تنظیم به جریان ورودی نیاز دارد.
این ابزار نه‌تنها ویژگی‌های شکل موج را تغییر می‌دهد، بلکه قابلیت اضافه‌کردن یک افست dc به سیگنال را نیز دارد. این قابلیت‌ها در فرکانس پایین قابل‌اجرا هستند اما در مدل‌های بالاتر امکان کار در فرکانس بالا نیز وجود دارد.
فانکشن ژنراتور می‌تواند 2 شکل موج مختلف را به طور هم‌زمان در دو پایانه مختلف ایجاد کند. این ویژگی مهم خروجی‌های مختلفی برای برنامه‌های خاص را به طور هم زمان پشتیبانی می‌کند. همچنین یک فانکشن ژنراتور می‌تواند به یک ژنراتور دیگر وصل شده و خروجی هر دو می‌تواند در فاز جابه‌جا شود.
اگرچه ژنراتورهای تابع هم فرکانس‌های صوتی و هم فرکانس RF را پوشش می‌دهند، اما معمولاً برای برنامه‌هایی که نیاز به سیگنال‌های اعوجاج کم یا فرکانس پایدار دارند مناسب نیستند. در این مواقع از مولدهای سیگنال استفاده می‌شود.
فانکشن ژنراتورها، مانند بسیاری از مولدهای سیگنال، ممکن است دارای یک تضعیف‌کننده، ابزارهای مختلفی برای تعدیل شکل موج خروجی، و قابلیت فیلتر کردن خودکار و مکرر فرکانس شکل موج خروجی (با استفاده از یک نوسانگر کنترل شده با ولتاژ) را داشته باشند. محدودیت تعیین شده توسط اپراتور قابلیت ارزیابی پاسخ فرکانسی معین را بسیار آسان می‌کند. همچنین برخی از ژنراتورها می‌توانند نویز سفید یا صورتی تولید کنند.
فانکشن ژنراتورهای مختلفی هم هستند که توانایی تولید هم‌زمان دو شکل موج مختلف را با استفاده از دو پایانه خروجی متفاوت دارند.
مشخصات فانکشن ژنراتور
مشخصات معمول برای یک فانکشن ژنراتور همه‌منظوره عبارت‌اند از:
- تولید شکل موج سینوسی، مربع، مثلث، دندانه اره (رمپ) و پالس
- خروجی مولدهای شکل موج دلخواه می‌توانند امواجی به هر شکلی تولید کنند
- پوشش طیف وسیعی از فرکانس‌ها بهعنوانمثال، Tektronix FG 502 (حدود 1974) 0.1 هرتز تا 11 مگاهرتز را پوشش می‌دهد
- پایداری فرکانس 0.1 درصد در ساعت برای ژنراتورهای آنالوگ یا 500 ppm برای ژنراتور دیجیتال.
- حداکثر اعوجاج موج سینوسی حدود 1% (دقت شبکه شکلدهی دیود) برای ژنراتورهای آنالوگ. ژنراتورهای شکل موج دلخواه ممکن است دارای اعوجاج کمتر از -55 دسیبل زیر 50 کیلوهرتز و کمتر از -40 دسیبل بالای 50 کیلوهرتز باشند
- برخی از فانکشن ژنراتورها را می‌توان به یک منبع سیگنال خارجی قفل کرد
- در فانکشن ژنراتور مدولاسیون دامنه (AM)، مدولاسیون فرکانس (FM) یا مدولاسیون فاز (PM) ممکن است پشتیبانی شود.
- دامنه خروجی تا 10 ولت پیک به پیک.
- دامنه را می‌توان تغییر داد، معمولاً توسط یک تضعیف‌کننده کالیبره شده
- برخی از ژنراتورها ولتاژ افست DC را ارائه می‌دهند، بهعنوانمثال. قابل تنظیم بین -5 ولت تا + 5 ولت.
- امپدانس خروجی 50 Ω.
کاربرد فانکشن ژنراتور
فانکشن ژنراتور در توسعه، آزمایش و تعمیر تجهیزات الکترونیکی استفاده می‌شود مثلاً به‌عنوان منبع سیگنال برای آزمایش تقویت‌کننده‌ها یا وارد کردن یک سیگنال خطا به یک حلقه کنترل استفاده می‌شوند. این ژنراتورها عمدتاً برای کار با مدارهای آنالوگ استفاده می‌شوند، ژنراتورهای پالس مرتبط عمدتاً برای کار با مدارهای دیجیتال استفاده می‌شوند.
فانکشن ژنراتورهای ساده معمولاً شکل موج مثلثی تولید می‌کنند که فرکانس آن را می‌توان در مراحل مختلف کنترل کرد. این موج مثلثی به‌عنوان پایه برای تمام خروجی‌های دیگر استفاده می‌شود. موج مثلثی با شارژ و تخلیه مکرر یک خازن از منبع جریان ثابت ایجاد می‌شود که یک رمپ ولتاژ صعودی و نزولی خطی تولید می‌کند. همان‌طور که ولتاژ خروجی بالا و پایین می‌شود شارژ یا دشارژ باعث تولید موج مثلث خطی می‌شود. با تغییر جریان و اندازه خازن، فرکانس‌های مختلفی ممکن است به دست آید. امواج ریپل را می‌توان با شارژ آهسته خازن با جریان کم تولید کرد یا با استفاده از یک دیود بر روی منبع جریان برای تخلیه سریع قطبیت آن را تغییر داد، یعنی صعود آهسته و نزول سریع را به برعکس تغییر داد.
انواع فانکشن ژنراتور

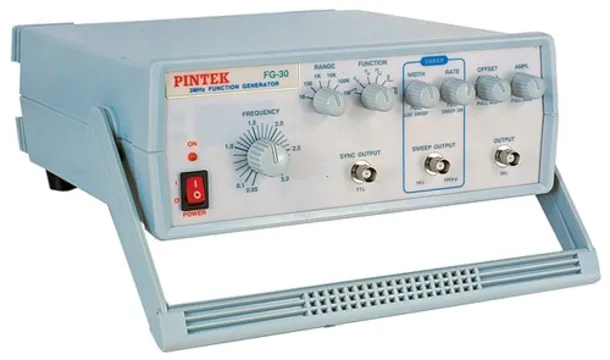

فانکشن ژنراتور آنالوگ
فانکشن ژنراتور آنالوگ که در آن، برای تولید موج از مدارات خطی مانند مدار , LC و … استفاده می‌شود و حجم فیزیکی بالایی دارند. کنترل با قطعاتی مانند پتانسیومتر، سلکتور و … انجام می‌پذیرد .

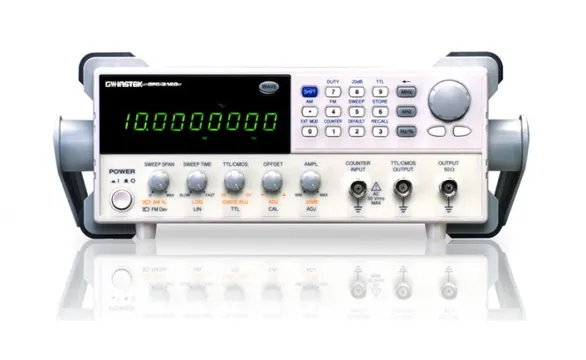

فانکشن ژنراتور دیجیتال
فانکشن ژنراتور دیجیتال که در آن یک اسیلاتور با فرکانس ثابت و پایداری بالا (مثل اسیلاتور کریستالی) ، فرکانس اصلی را تولید می‌کرده و مدارات دیجیتالی و شکل موج‌ها با فرکانس مورد نظر را از فرکانس اصلی به دست می‌آید
فانکشن ژنراتور دستی
فانکشن ژنراتور دستی یا فانکشن ژنراتور دستی قابل‌حمل و سبک بوده و می‌تواند انواع شکل موج‌های سینوسی و ... را تولید کند. این فانکشن ژنراتور بسیاری از قابلیت‌های فانکشن ژنراتور معمولی را دارد.
آموزش کار با فانکشن ژنراتور
در فانکشن ژنراتور اولین دکمه یعنی دکمه پاور، ژنراتور را روشن و خاموش می‌کند.پیچ تنظیم برای تنظیم سایر پارامترها به کار می‌رود همچنین می‌توان خروجی موج سینوسی را با دکمه مربوطه انتخاب کرد. ورودی کانتر/تریگر برای شمارش فرکانس به کار می‌رود و خروجی موجی دندان‌اره‌ای توسط دکمه مربوطه انتخاب می‌شود. همچنین دکمه‌ای برای انتخاب شکل موج مربعی روی آن موجود می‌باشد. با پیچ تنظیم دامنه می‌توان دامنه مورد نظر را انتخاب کرد معمولاً امپدانس خروجی آن 50 است. دکمه تغییر تنظیمات، فرکانس پایان و شدت نمایش را نشان می‌دهد.
