معرفی

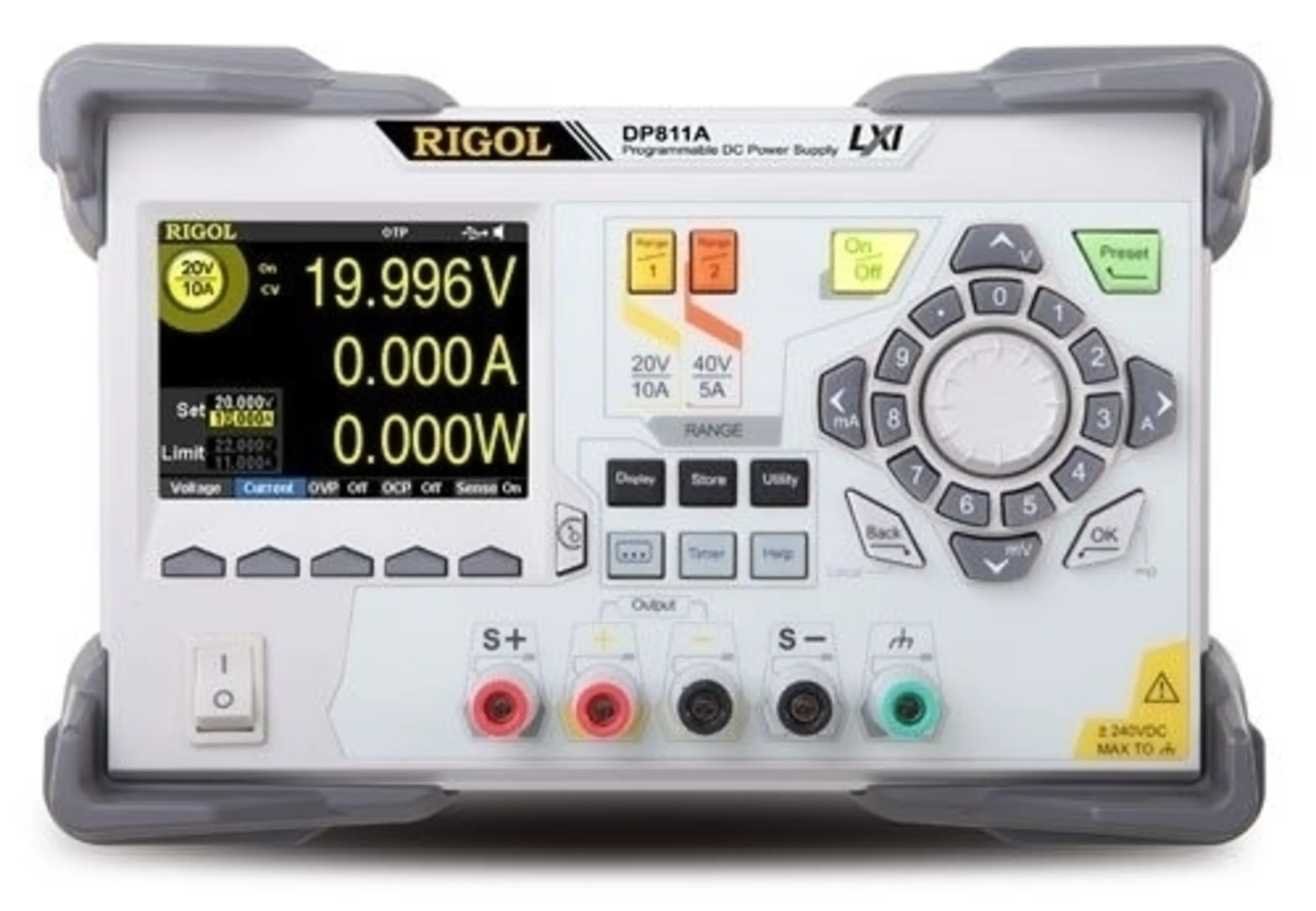

منبع تغذیه DP811A از شرکت Rigol یکی از مدل‌های پیشرفته و دقیق منبع تغذیه DC (ولتاژ مستقیم) است که برای تأمین برق مناسب و قابل تنظیم در آزمایشگاه‌های الکترونیکی، پروژه‌های تحقیقاتی، تست‌های توسعه و طراحی مدارها استفاده می‌شود. این دستگاه قادر است ولتاژ و جریان متغیر را برای نیازهای مختلف فراهم کند و یکی از انتخاب‌های پرطرفدار برای طراحان و مهندسان الکترونیک است.
مشخصات کلیدی DP811A
- 1. ولتاژ و جریان قابل تنظیم:
این منبع تغذیه دارای ولتاژ خروجی 30 ولت و جریان خروجی 3 آمپر است که برای تأمین انرژی در پروژه‌های مختلف مناسب است.
- 2. کانال‌ها:
دارای 1 کانال مستقل برای ارائه ولتاژ و جریان تنظیمی است.
- 3. دقت بالا:
دقت بالای تنظیم ولتاژ و جریان با دقت 0.1mV برای ولتاژ و 0.01mA برای جریان، که امکان کنترل دقیق تغذیه را فراهم می‌کند.
- 4. پهنای باند و سرعت:
دارای پهنای باند 1.5 میلی‌ثانیه برای پاسخ سریع به تغییرات ولتاژ و جریان.
- 5. صفحه‌نمایش:
صفحه‌نمایش LCD رنگی 4.3 اینچی با وضوح بالا که وضعیت و تنظیمات ولتاژ و جریان را به‌طور واضح نمایش می‌دهد.
- 6. مدهای کاری مختلف:
منبع تغذیه DP811A دارای چندین حالت کاری است از جمله:
حالت ثابت ولتاژ (CV): تنظیم ولتاژ ثابت و جریان متغیر.
حالت ثابت جریان (CC): تنظیم جریان ثابت و ولتاژ متغیر.
حالت محدودیت قدرت (CP): در صورتی که ولتاژ و جریان هر دو در حد تعیین‌شده قرار بگیرند.
- 7. اتصالات ارتباطی:
پشتیبانی از پورت‌های USB و LAN برای اتصال به کامپیوتر یا سیستم‌های دیگر و کنترل از راه دور.
- 8. حفاظت‌ها:
دارای سیستم‌های حفاظتی مانند حفاظت در برابر جریان بیش از حد (Overcurrent Protection)، حفاظت در برابر ولتاژ زیاد (Overvoltage Protection) و حفاظت در برابر دما (Overtemperature Protection) برای جلوگیری از آسیب به دستگاه یا قطعات متصل شده.
- 9. تنظیمات ذخیره‌سازی:
قابلیت ذخیره تنظیمات و پارامترهای دستگاه برای استفاده در زمان‌های مختلف، که باعث راحتی در استفاده‌های مکرر می‌شود.
- 10. کاربردهای مختلف:
استفاده در پروژه‌های تحقیقاتی، آزمایشگاه‌های آموزشی، توسعه سیستم‌های الکترونیکی، تست و ارزیابی دستگاه‌های الکترونیکی و طراحی مدارهای پیچیده.
کاربردهای DP811A
- 1. تأمین برق برای آزمایش‌های الکترونیکی:
استفاده در آزمایشگاه‌های تحقیقاتی برای تأمین ولتاژ و جریان قابل تنظیم برای تست مدارهای مختلف.
- 2. طراحی و دیباگ مدارها:
مناسب برای طراحان مدار الکترونیکی که نیاز به یک منبع تغذیه دقیق و قابل تنظیم دارند تا تست‌های مختلف روی مدارهای خود انجام دهند.
- 3. آموزش و تحقیق:
مناسب برای مراکز آموزشی که به آموزش مفاهیم طراحی مدار و تأمین انرژی نیاز دارند.
- 4. تست و ارزیابی تجهیزات الکترونیکی:
استفاده برای تست و ارزیابی دستگاه‌ها و قطعات الکترونیکی مختلف که به تأمین ولتاژ و جریان ثابت نیاز دارند.
- 5. پروژه‌های تحقیقاتی و آزمایشگاهی:
تأمین انرژی برای پروژه‌های تحقیقاتی در حوزه‌های مختلف، از جمله مخابرات، پردازش سیگنال، و فناوری‌های نوین.
مزایا
دقت و تنظیمات دقیق: دقت بالا در تنظیم ولتاژ و جریان برای انجام تست‌های دقیق و قابل اعتماد.
رابط کاربری آسان: صفحه‌نمایش LCD بزرگ با منوهای ساده که کار با دستگاه را آسان می‌کند.
حفاظت‌های چندگانه: سیستم‌های حفاظتی برای جلوگیری از آسیب به دستگاه و قطعات متصل شده.
قابلیت‌های ارتباطی: اتصال به کامپیوتر و سیستم‌های دیگر از طریق پورت‌های USB و LAN برای کنترل از راه دور.
حالت‌های کاری مختلف: انتخاب حالت‌های مختلف ولتاژ، جریان و توان برای تطابق با نیازهای مختلف آزمایش‌ها.
محدودیت‌ها
کانال واحد: این مدل فقط یک کانال دارد، که ممکن است برای تست‌های چندگانه نیاز به منبع تغذیه با چندین کانال باشد.
قدرت خروجی محدود: این دستگاه برای کاربردهایی با توان بالاتر ممکن است مناسب نباشد.
جمع‌بندی
منبع تغذیه DP811A از Rigol یک انتخاب عالی برای مهندسان الکترونیک، محققان، و مراکز آموزشی است که به یک منبع تغذیه دقیق، قابل تنظیم و با امکانات پیشرفته برای آزمایش و توسعه سیستم‌های الکترونیکی نیاز دارند. با دقت بالا در تنظیمات ولتاژ و جریان، صفحه‌نمایش کاربرپسند و قابلیت‌های اتصال به سیستم‌های دیگر، این منبع تغذیه می‌تواند نیازهای گسترده‌ای را برآورده کند.
