بررسی تخصصی

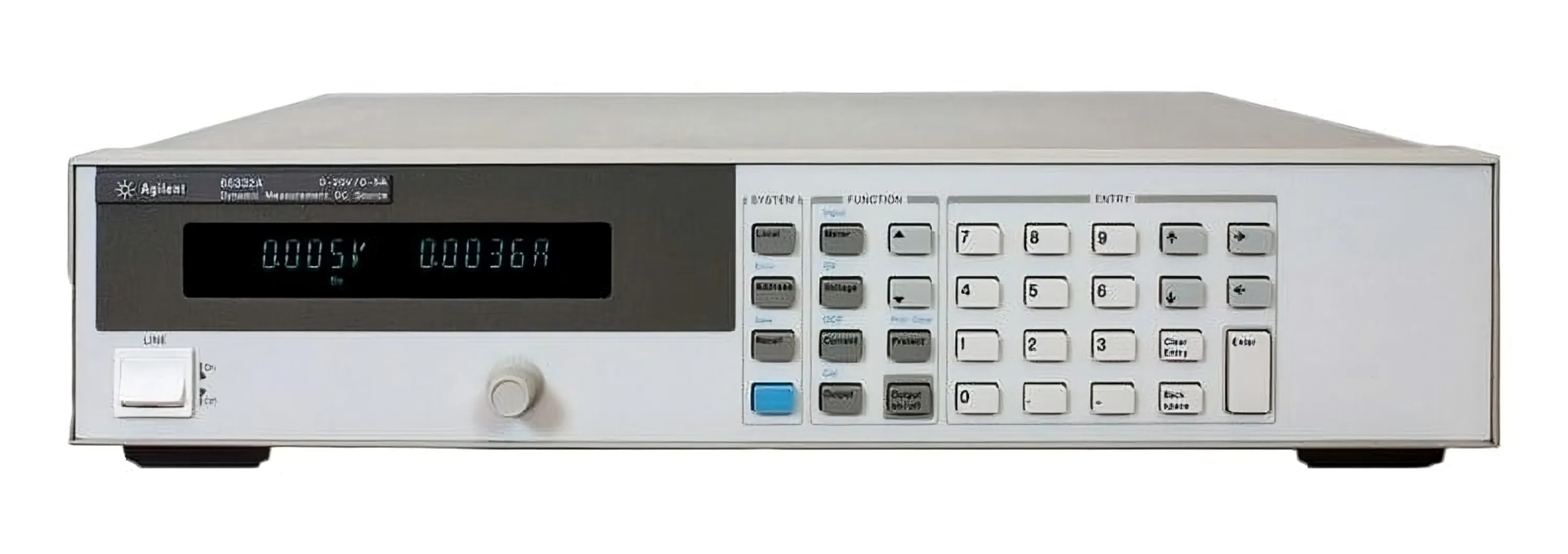

منبع تغذیه‌ی DC مدل Keysight (یا Agilent) 66332A
یک دستگاه حرفه‌ای و دقیق است که برای تست و توسعه‌ی مدارهای الکترونیکی، به‌خصوص در حوزه‌ی تجهیزات مخابراتی و موبایل، طراحی شده. این مدل بخشی از خانواده‌ی 66300 Series Mobile Communications DC Sources هست.
مشخصات کلیدی:
محدوده ولتاژ خروجی: 0 تا 20 ولت DC
محدوده جریان خروجی: 0 تا 5 آمپر
حداکثر توان خروجی: 100 وات
کنترل دیجیتال و برنامه‌ریزی‌پذیر: از طریق رابط‌های GPIB و RS232
دقت بالا: بسیار مناسب برای کاربردهای حساس مانند تست باتری یا دستگاه‌های مخابراتی
قابلیت شبیه‌سازی باتری: می‌تونه رفتار یک باتری واقعی رو شبیه‌سازی کنه، برای تست گوشی‌ها یا دستگاه‌هایی که با باتری کار می‌کنن.
ویژگی‌های مهم:
Fast Transient Response: برای شبیه‌سازی بارهایی که سریع تغییر می‌کنن (مثل زمانی که موبایل روشن یا خاموش میشه).
Low Output Noise: مناسب برای تست مدارات حساس به نویز.
Programmable: ولتاژ و جریان رو می‌تونی دقیق کنترل و زمان‌بندی کنی.
کاربردها:
تست تجهیزات مخابراتی مثل موبایل، مودم و تجهیزات رادیویی
شبیه‌سازی شرایط مختلف باتری برای بررسی رفتار دستگاه
توسعه و دیباگ بردهای الکترونیکی که به منبع DC نیاز دارن
| ولتاژ خروجی (Output Voltage) | 0 تا 20 ولت DC |
| جریان خروجی (Output Current) | 0 تا 5 آمپر |
| توان خروجی (Output Power) | حداکثر 100 وات |
| ریز‌رزولوشن ولتاژ | 1 میلی‌ولت (0.001 V) |
| ریز‌رزولوشن جریان | 0.5 میلی‌آمپر (0.0005 A) |
| دقت تنظیم ولتاژ | ±(0.05% از مقدار تنظیم‌شده + 5 میلی‌ولت) |
| دقت تنظیم جریان | ±(0.05% از مقدار تنظیم‌شده + 0.75 میلی‌آمپر) |
| زمان پاسخ‌دهی گذرا (transient response) | < 100 µs برای بازگشت به ±75 mV پس از جهش بار 1 A |
| نویز خروجی (Output Noise) | < 1 mV RMS / < 3 mVpp (typical) |
| ریپل و نویز جریان | < 1 mA RMS |
| رابط‌های ارتباطی | GPIB (IEEE-488.2)، RS-232 |
| زمان نمونه‌برداری داخلی | قابل تنظیم، مناسب برای دیتالاگرها و تست‌های دینامیک |
| شبیه‌سازی باتری (Battery Emulation) | دارد |
| ابعاد (HxWxD) | 88.1 × 213.2 × 370 mm (2U height) |
| قابلیت‌های حفاظتی | OVP (حفاظت در برابر ولتاژ اضافی)، OCP (جریان بیش از حد) |
| فن خنک‌کننده | دارد – با کنترل سرعت |
| حافظه داخلی برنامه‌ریزی | ذخیره تنظیمات و خروجی‌ها در پروفایل‌ها |
