معرفی

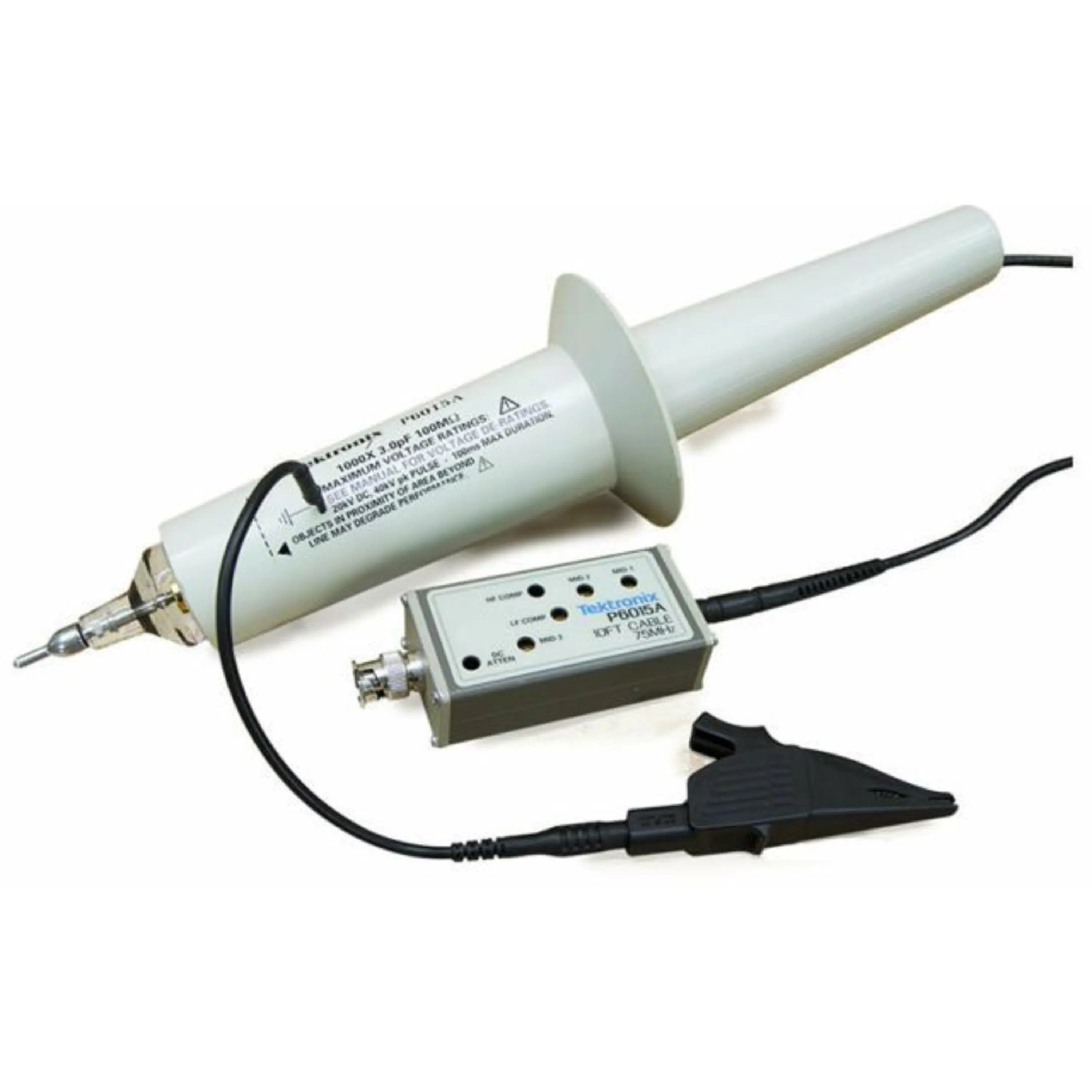

پراب های ولتاژ Tektronix P6015A
یکی از پیشرفته‌ترین پراب‌های ولتاژ بالا است که برای اندازه‌گیری ولتاژهای DC، پالس و AC طراحی شده است. این پراب به دلیل ویژگی‌های منحصربه‌فردش در کاربردهای صنعتی، تحقیقاتی و آزمایشگاهی برای اندازه‌گیری ولتاژهای بسیار بالا (تا 40 کیلوولت) مورد استفاده قرار می‌گیرد. در ادامه ویژگی‌ها و مشخصات کلیدی این پراب توضیح داده شده است:
ویژگی‌های کلیدی:
- توانایی اندازه‌گیری ولتاژ بالا:
- محدوده ولتاژ: تا 40 کیلوولت DC/پیک و 20 کیلوولت RMS.
- مناسب برای سیستم‌های قدرت، اندازه‌گیری‌های صنعتی و تست تجهیزات الکترونیکی ولتاژ بالا.
- کاهش نویز و دقت بالا:
- استفاده از تکنولوژی کاهش نویز برای ارائه سیگنال‌های دقیق.
- نسبت تقسیم ولتاژ استاندارد 1000:1.
- خنک‌کننده و مایع دی‌الکتریک:
- این پراب دارای سیستم خنک‌کننده و پرشدگی با روغن سیلیکون یا فلوروکربن برای عایق‌بندی ولتاژ بالا است.
- پهنای باند:
- پهنای باند DC تا 75 مگاهرتز، مناسب برای اندازه‌گیری سیگنال‌های سریع.
- سازگاری:
- قابل استفاده با انواع اسیلوسکوپ‌های Tektronix و دیگر برندها.
- طراحی ارگونومیک و ایمنی بالا:
- طراحی شده برای اطمینان از ایمنی کاربر در برابر شوک‌های ولتاژ بالا.
- دارای کابل‌های طولانی برای فاصله گرفتن از تجهیزات تحت تست.
کاربردها:
- آزمایش و بررسی سیستم‌های قدرت.
- تست تجهیزات ولتاژ بالا مثل ترانسفورماتورها و خازن‌های قدرت.
- اندازه‌گیری پالس‌ها و ولتاژهای گذرا.
- کاربردهای تحقیقاتی و دانشگاهی در حوزه الکترونیک قدرت.
چالش‌ها و محدودیت‌ها:
- نیاز به مایع دی‌الکتریک:
- برای اطمینان از عملکرد صحیح و ایمنی، باید از مایع مخصوص استفاده شود. این ممکن است نگهداری و کار با دستگاه را پیچیده کند.
- اندازه و وزن:
- به دلیل طراحی برای ولتاژهای بالا، پراب نسبتاً بزرگ و سنگین است.
- هزینه:
- به عنوان یک ابزار تخصصی، این پراب گران‌قیمت است و بیشتر برای کاربردهای حرفه‌ای و تخصصی مناسب است.
- حساسیت به شرایط محیطی:
- عملکرد پراب ممکن است تحت تأثیر تغییرات دما یا شرایط محیطی شدید قرار بگیرد.
