پراب اسیلوسکوپ مدل Agilent 1161A

معرفی

پراب اسیلوسکوپ AGILENT 1161A یک پراب تفکیک‌پذیر (active probe) با امپدانس ورودی بالا و پهنای باند گسترده است که برای اندازه‌گیری دقیق سیگنال‌ها در دستگاه‌های با سرعت بالا مورد استفاده قرار می‌گیرد. این پراب برای اسیلوسکوپ‌های سری Agilent Infiniium و برخی مدل‌های دیگر Agilent (که اکنون تحت برند Keysight فعالیت می‌کند) طراحی شده است.

  مشخصات کلیدی:

1. پهنای باند: 500 مگاهرتز
2. امپدانس ورودی: 10 مگااهم
3. ظرفیت ورودی (input capacitance): کمتر از 10 پیکوفاراد
4. فاکتور تقسیم (attenuation ratio): 10:1
5. حداکثر ولتاژ ورودی: 300 ولت (DC + AC peak)
6. کانکتور: سازگار با کانکتورهای مخصوص Agilent Infiniium
7. کاربردها: اندازه‌گیری سیگنال‌های دیجیتال و آنالوگ پرسرعت، طراحی مدارهای RF و تست مدارهای دیجیتال.

این پراب به دلیل امپدانس ورودی بالا و ظرفیت ورودی پایین، تأثیر کمتری روی مدارهای مورد آزمایش دارد و بنابراین اندازه‌گیری‌های دقیقی را به خصوص در فرکانس‌های بالا فراهم می‌کند.

در انبار موجود می باشد.

بررسی تخصصی

• پراب اسیلوسکوپ 500 مگاهرتز Agilent مدل 1161A
• Bandwidth: 500 MHz
• Risetime: 600 ps
• Attenuation Ratio: 10:1
• Input Resistance: 10 MΩ
• Input Capacitance: ≈10 pF
• Maximum Input (dc + peak ac): 300 Vpk CAT 1
• Compensation Range: 12 – 14 pF
• Cable Length 1.5 mtr
• Probe Readout: Yes

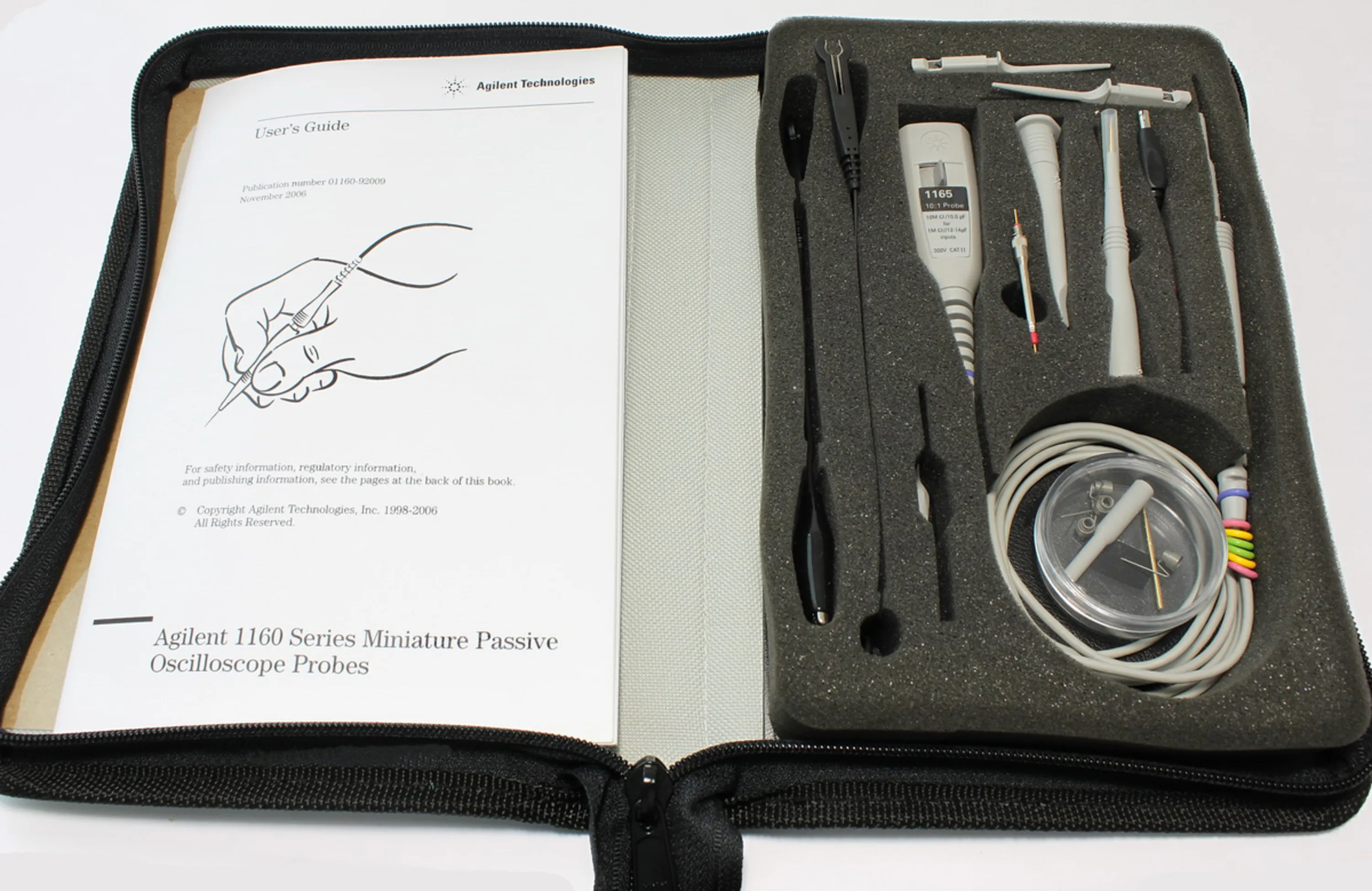

• Complete with accessoiries in case
