معرفی

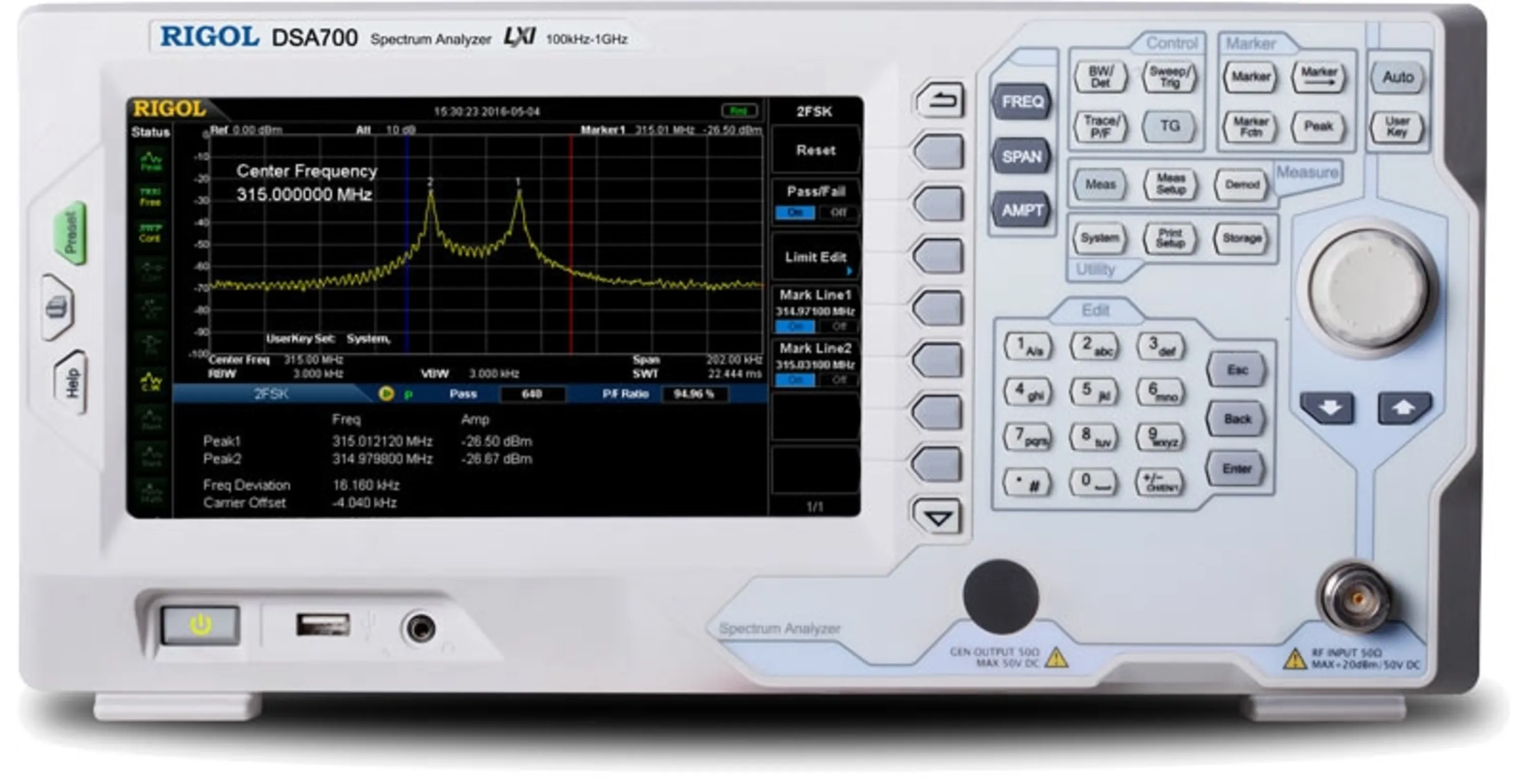

اسپکتروم آنالایزر DSA700 سری اقتصادی و کاربردی از شرکت Rigol است که برای اندازه‌گیری و تحلیل طیف فرکانسی سیگنال‌ها طراحی شده است. این دستگاه برای کاربردهای آزمایشگاهی، آموزشی و صنعتی که نیاز به تحلیل دقیق سیگنال‌های RF و فرکانس بالا دارند، بسیار مناسب است.
مدل‌های موجود در سری DSA700
سری DSA700 شامل مدل‌های زیر است:
DSA705: با پهنای باند 500 مگاهرتز.
DSA710: با پهنای باند 1 گیگاهرتز.
مشخصات کلیدی DSA700
- 1. بازه فرکانسی (Frequency Range):
DSA705: از 100 کیلوهرتز (kHz) تا 500 مگاهرتز (MHz).
DSA710: از 100 کیلوهرتز (kHz) تا 1 گیگاهرتز (GHz).
- 2. رزولوشن باندویث (RBW Resolution Bandwidth):
قابل تنظیم از 100 هرتز تا 1 مگاهرتز.
- 3. دامنه دینامیکی (Dynamic Range):
دامنه دینامیکی بالا برای تحلیل دقیق‌تر سیگنال‌ها.
- 4. حساسیت نمایش (Displayed Average Noise Level DANL):
تا 130 dBm (بدون پیش‌تقویت‌کننده) و تا 148 dBm (با پیش‌تقویت‌کننده).
- 5. صفحه نمایش:
نمایشگر LCD رنگی با وضوح بالا برای مشاهده دقیق طیف سیگنال.
- 6. مدهای اندازه‌گیری:
اندازه‌گیری توان، پهنای باند کانال، میزان اعوجاج هارمونیک و موارد دیگر.
- 7. پورت‌های ارتباطی:
مجهز به درگاه‌های USB و LAN برای انتقال داده‌ها و کنترل از راه دور.
- 8. پیش‌تقویت‌کننده داخلی (Optional):
برای افزایش حساسیت و تحلیل سیگنال‌های ضعیف.
- 9. ردیابی سیگنال (Tracking Generator Optional):
برخی مدل‌ها امکان اضافه کردن ژنراتور ردیاب برای تحلیل شبکه را دارند.
کاربردهای DSA700
- 1. تحلیل طیف فرکانسی:
مشاهده و تحلیل طیف سیگنال‌های RF، مخابراتی و الکترونیکی.
- 2. طراحی و تست مدارات RF:
بررسی رفتار فرکانسی فیلترها، تقویت‌کننده‌ها و سایر مدارات RF.
- 3. آموزش و پژوهش:
مناسب برای دانشگاه‌ها و مراکز آموزشی جهت آموزش مفاهیم طیف‌سنجی و تحلیل سیگنال.
- 4. عیب‌یابی سیستم‌های مخابراتی:
تشخیص تداخل‌ها، نویز و مشکلات عملکردی در سیستم‌های مخابراتی.
- 5. اندازه‌گیری هارمونیک‌ها و اعوجاج:
ارزیابی اعوجاج سیگنال‌ها در سیستم‌های الکترونیکی و مخابراتی.
مزایا
قیمت اقتصادی: مقرون‌به‌صرفه در مقایسه با سایر اسپکتروم آنالایزرهای پیشرفته.
طراحی کاربرپسند: رابط کاربری ساده و آسان برای یادگیری.
دقت بالا: مناسب برای کاربردهای صنعتی و آموزشی.
اندازه جمع‌وجور: مناسب برای محیط‌های آزمایشگاهی کوچک.
محدودیت‌ها
بازه فرکانسی محدود: برای کاربردهای بالاتر از 1 گیگاهرتز مناسب نیست.
قابلیت‌های کمتر نسبت به مدل‌های پیشرفته‌تر: مانند سری DSA800.
ردیاب اختیاری: در برخی مدل‌ها، نیاز به تهیه جداگانه Tracking Generator.
جمع‌بندی
اسپکتروم آنالایزر DSA700 ابزاری ایده‌آل برای تحلیل و اندازه‌گیری سیگنال‌های RF در بازه فرکانسی پایین و متوسط است. این سری به دلیل قیمت مناسب، دقت کافی و رابط کاربری ساده، گزینه‌ای عالی برای کاربران مبتدی و حرفه‌ای با بودجه محدود محسوب می‌شود.
