بررسی تخصصی

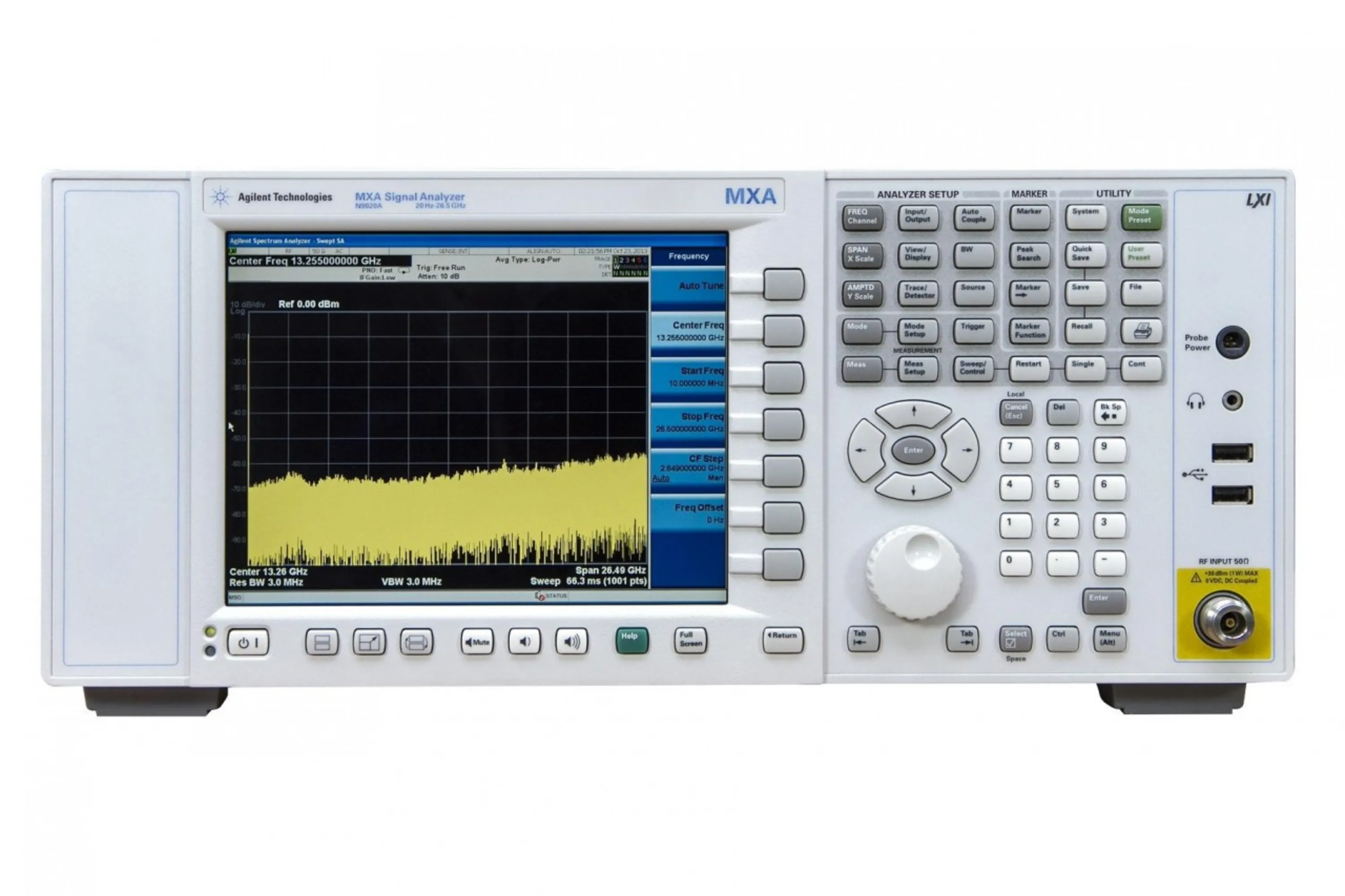

Agilent Keysight HP N9020A 26.5GHz MXA Signal Analyzer
یک دستگاه تحلیلگر سیگنال با کارایی بالا است که برای اندازه‌گیری، تحلیل و مانیتور کردن سیگنال‌های RF و مایکروویو طراحی شده است. این دستگاه توسط شرکت Keysight Technologies (که قبلاً بخشی از Agilent بود) تولید شده است.
مشخصات کلی:
- بازه فرکانسی:
این مدل توانایی تحلیل سیگنال‌ها را تا فرکانس 26.5 گیگاهرتز دارد و برای کاربردهای RF و مایکروویو پیشرفته مناسب است.
- دقت و حساسیت بالا:
- دارای دقت بالا در اندازه‌گیری توان سیگنال و تحلیل طیف.
- حساسیت بالا برای تشخیص سیگنال‌های کم‌توان.
- گزینه‌های سفارشی (OPT):
این دستگاه قابلیت افزودن آپشن‌های مختلف (OPT) را دارد که بر اساس نیاز کاربران، امکانات اضافه‌تری مانند تحلیل پیشرفته سیگنال‌ها، مدولاسیون‌های دیجیتال، یا پهنای باند بیشتر را فراهم می‌کند. این گزینه‌ها معمولاً با کدهای OPT مشخص می‌شوند. به‌عنوان مثال:
- OPT BBA برای پهنای باند بیشتر.
- OPT PXA برای کارکردهای خاص مرتبط با ارتباطات.
- کاربردها:
- آزمایش در حوزه‌های مخابراتی، بی‌سیم و ماهواره.
- تحلیل مدولاسیون سیگنال‌های دیجیتال.
- اندازه‌گیری‌های استاندارد برای تجهیزات صنعتی.
- رابط کاربری پیشرفته:
صفحه نمایش با کیفیت بالا و نرم‌افزارهای پیشرفته، امکان تحلیل دقیق‌تر و سریع‌تر سیگنال‌ها را می‌دهد.
- مدل‌های مختلف با آپشن‌های متنوع:
بسته به نیاز، ممکن است این دستگاه با مشخصات خاصی (مانند دقت بیشتر یا امکانات خاص نرم‌افزاری) همراه باشد که با کد OPT قابل شناسایی هستند.
مزایا:
- قابلیت اطمینان و دقت بالا.
- امکان استفاده در شرایط آزمایشگاهی و صنعتی.
- پشتیبانی از جدیدترین تکنولوژی‌های مخابراتی و تحلیل سیگنال.
این دستگاه برای مهندسین RF، توسعه‌دهندگان تجهیزات مخابراتی و آزمایشگاه‌های تحقیقاتی انتخابی عالی به شمار می‌آید.
بررسی و ویژگی‌های تحلیلگر سیگنال Agilent Keysight HP N9020A MXA
عملکرد (Functionality)
- بازه فرکانسی:
- پشتیبانی از فرکانس‌های 10 هرتز تا 26.5 گیگاهرتز.
- قابلیت افزایش بازه فرکانسی تا 110 گیگاهرتز با استفاده از میکسرهای هوشمند Keysight و تا 1.1 ترابایت با میکسرهای شرکت‌های دیگر.
- پهنای باند تحلیلی:
- پهنای باند استاندارد: 25 مگاهرتز.
- قابل ارتقاء به 40 مگاهرتز، 85 مگاهرتز، 125 مگاهرتز یا 160 مگاهرتز.
- اسکن سریع و تحلیل در زمان واقعی:
- قابلیت اسکن سریع با گزینه‌های B40، DP2 یا MPB ارائه می‌شود.
- تحلیل طیف در زمان واقعی با احتمال 100% کشف (POI) برای سیگنال‌هایی با مدت‌زمان کوتاه 3.57 میکروثانیه.
- اندازه‌گیری توان پیشرفته:
- قابلیت اندازه‌گیری سریع توان با گزینه FP2.
عملکرد (Performance)
- دقت دامنه:
- دقت مطلق دامنه ±0.23 دسی‌بل.
- نویز و اعوجاج:
- نویز فاز: -114 دسی‌بل/هرتز در 10 کیلوهرتز آفست.
- TOI (دومین نقطه تقاطع مرتبه سوم): +20 دسی‌بل میلی‌وات.
- سطح نویز متوسط نمایش داده شده (DANL): -166 دسی‌بل میلی‌وات با پیش‌تقویت‌کننده و افزایش تا 10 دسی‌بل با استفاده از گزینه NFE (گسترش سطح نویز).
- دامنه دینامیکی:
- دامنه دینامیکی -78 دسی‌بل برای W-CDMA ACLR با تصحیح نویز.
کاربردها و نرم‌افزارهای اندازه‌گیری
- پشتیبانی از برنامه‌های کاربردی:
- بیش از 25 برنامه کاربردی شامل:
- ارتباطات سلولی
- اتصال بی‌سیم
- ویدیو دیجیتال
- تحلیل عمومی سیگنال‌ها.
- تحلیل فرمت‌های سیگنال:
- تحلیل بیش از 75 فرمت سیگنال با ابزارهای پیشرفته.
- شامل نرم‌افزار 89600 VSA برای تحلیل سیگنال‌های برداری (Vector Signal Analysis).
- ادغام با MATLAB:
- پشتیبانی از MATLAB برای تحلیل داده‌ها، تجسم اطلاعات و خودکارسازی اندازه‌گیری‌ها.
- اندازه‌گیری توان:
- شامل Keysight PowerSuite برای اندازه‌گیری توان با یک کلیک.
رابط‌های خودکارسازی و ارتباطات
- استانداردهای سازگاری:
- سازگاری با LXI و پشتیبانی از SCPI و IVI-COM برای خودکارسازی و کنترل.
- اتصالات:
- رابط‌های ارتباطی شامل USB 3.0، LAN 1000Base-T و GPIB.
- سازگاری با زبان‌های برنامه‌نویسی:
- پشتیبانی از زبان‌های برنامه‌نویسی از دستگاه‌های PSA، 8566/68 و 856 برای ادغام آسان در سیستم‌های موجود.
