معرفی

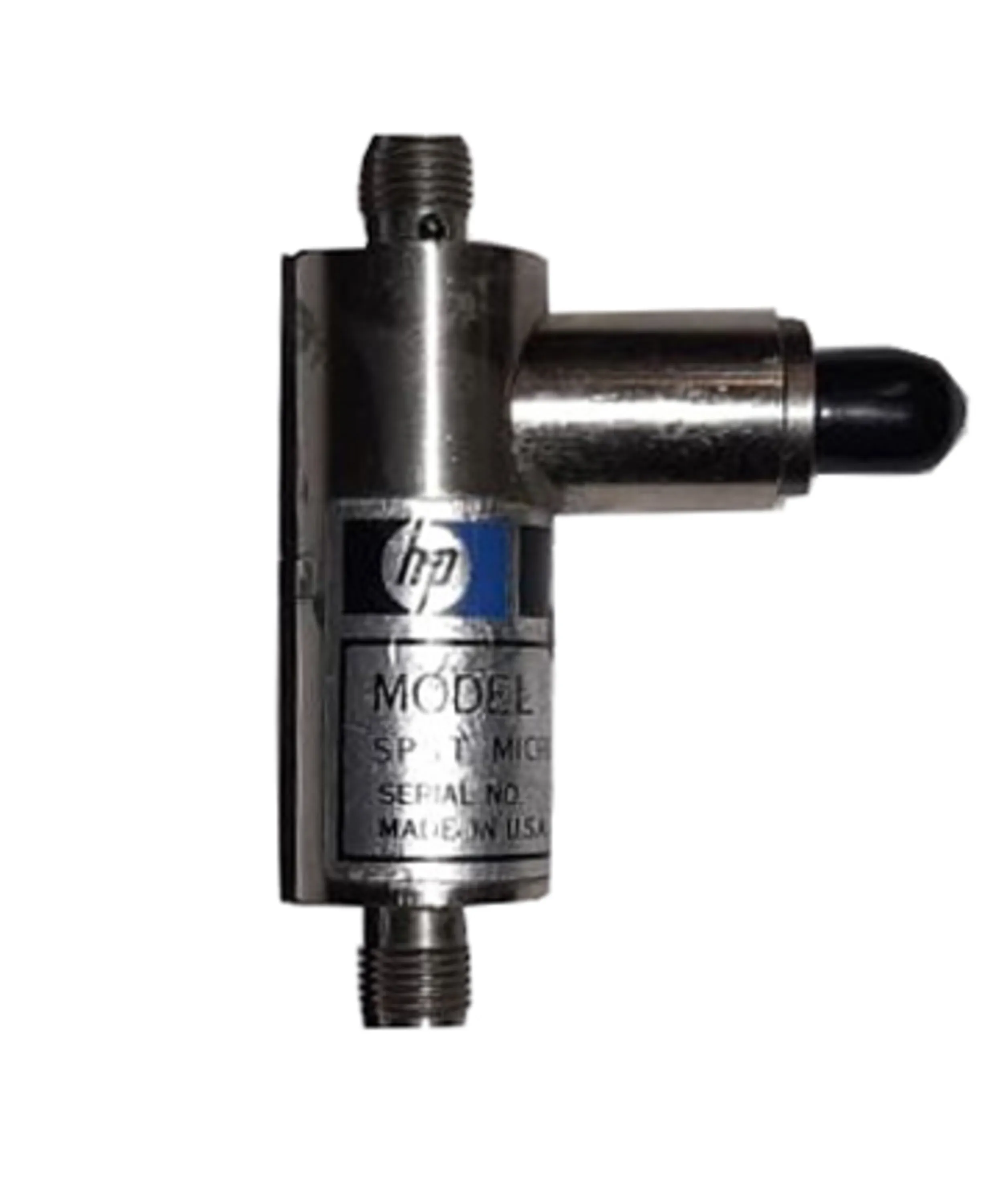

RF سوئیچ HP 33202A
یک سوئیچ فرکانس رادیویی (RF Switch) است که برای تغییر مسیر سیگنال‌های RF در یک سیستم طراحی شده است. این ابزار توسط شرکت Hewlett-Packard (HP) تولید شده و اکنون تحت برند Keysight Technologies ارائه می‌شود.
سوئیچ‌های RF مانند HP 33202A در تجهیزات آزمایشگاهی و سیستم‌های مخابراتی نقش کلیدی دارند، زیرا به کاربران اجازه می‌دهند سیگنال‌ها را به طور انتخابی بین مسیرها یا دستگاه‌های مختلف هدایت کنند.
مشخصات اصلی HP 33202A:
- 1. محدوده فرکانسی:
- این دستگاه معمولاً در محدوده فرکانسی DC تا چندین گیگاهرتز کار می‌کند. برای HP 33202A، این محدوده ممکن است دقیقاً مشخص باشد (برای مثال، از DC تا 18 گیگاهرتز یا بیشتر).
- 2. نوع سوئیچ:
- معمولاً یک سوئیچ SPDT (Single Pole Double Throw) یا SP4T (Single Pole Four Throw) است، به این معنی که می‌تواند سیگنال ورودی را به یکی از چندین خروجی متصل کند.
- نوع سوئیچ و تعداد مسیرها باید از مشخصات دقیق دستگاه بررسی شود.
- 3. توان خروجی (Power Handling):
- توان قابل تحمل این سوئیچ‌ها برای سیگنال‌های RF ممکن است در محدوده چندین وات باشد.
- 4. کنترل‌پذیری:
- معمولاً این سوئیچ‌ها به صورت کنترل الکترونیکی عمل می‌کنند و می‌توانند از طریق رابط‌هایی مانند GPIB یا USB کنترل شوند.
- همچنین ممکن است به صورت مکانیکی یا نیمه‌خودکار نیز عمل کند.
- 5. اتصالات (Connectors):
- اتصالات RF آن معمولاً از نوع SMA، BNC یا N-type است، که بسته به محدوده فرکانسی و توان بهینه شده‌اند.
- 6. کاربردها:
- تست و اندازه‌گیری سیگنال‌های RF.
- تغییر مسیر سیگنال بین دستگاه‌های مختلف.
- سوئیچینگ خودکار در سیستم‌های کالیبراسیون.
- استفاده در سیستم‌های مخابراتی.
کاربردها در سیستم‌های RF:
- آزمایشگاهی: امکان تست چندین دستگاه با یک منبع سیگنال یا آنالایزر.
- مخابرات: انتخاب خودکار بین آنتن‌ها یا مسیرهای مختلف.
مزایا:
- سرعت سوئیچینگ بالا.
- افت توان کم (Low Insertion Loss).
- ایزولاسیون بالا (High Isolation) بین پورت‌ها.
- پایداری و دقت قابل اعتماد.
