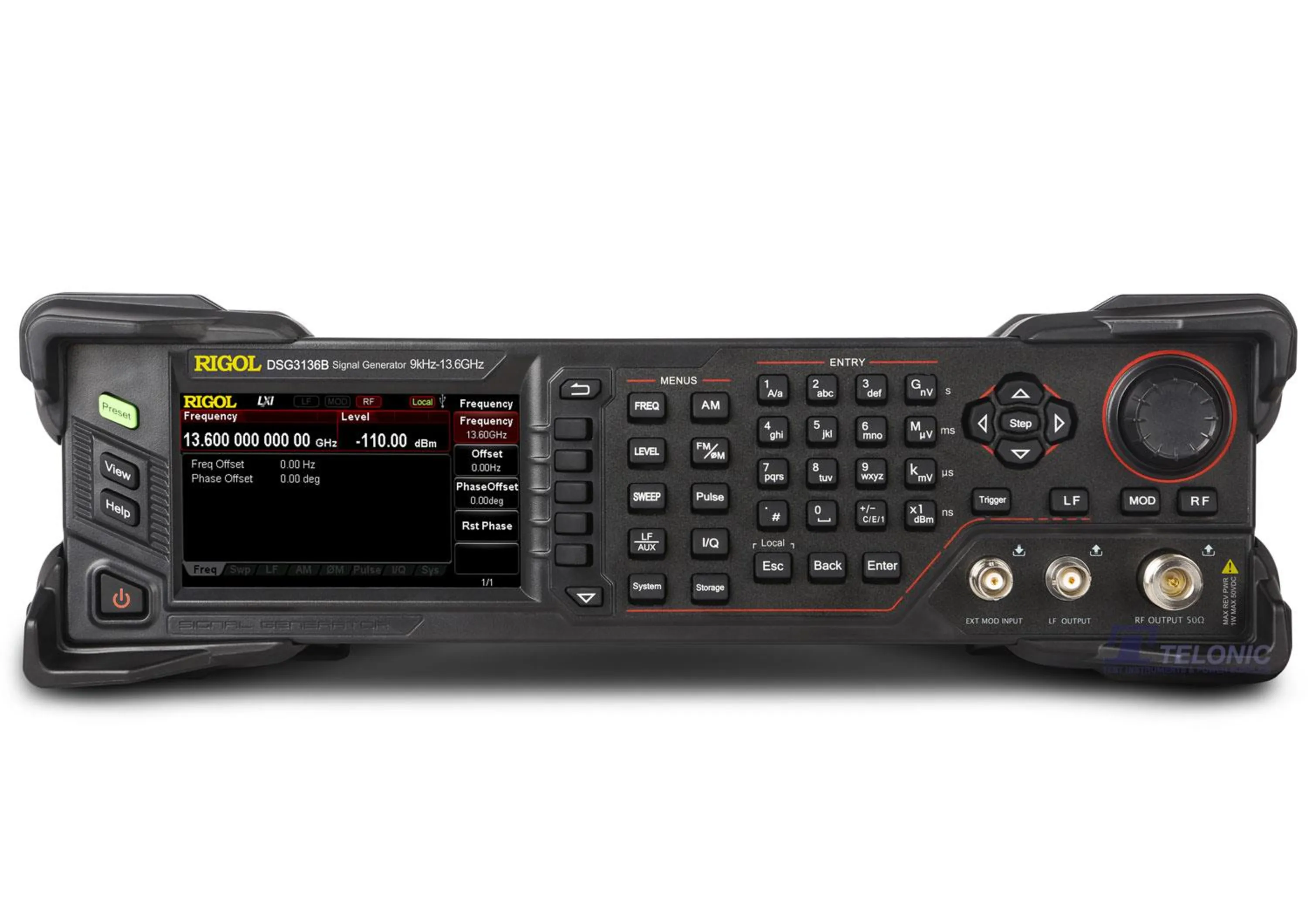

سیگنال ژنراتور DSG3136B

معرفی

سیگنال ژنراتور DSG3136B یکی از محصولات شرکت Rigol در حوزه تولید سیگنال‌های RF (فرکانس رادیویی) است. این دستگاه برای تولید سیگنال‌های دقیق و پایدار در بازه فرکانسی گسترده طراحی شده و در کاربردهای مختلف آزمایشگاهی، طراحی و تست سیستم‌های مخابراتی و RF استفاده می‌شود.

  مشخصات کلیدی DSG3136B

1. 1. بازه فرکانسی (Frequency Range):

    از 9 کیلوهرتز (kHz) تا 13.6 گیگاهرتز (GHz).

2. 2. رزولوشن فرکانسی (Frequency Resolution):

    دقت تولید فرکانس با رزولوشن 0.01 هرتز.

3. 3. خروجی توان RF (RF Output Power):

    از 130 dBm تا +25 dBm (قابل تنظیم)، با دقت بالا.

4. 4. فاز نویز (Phase Noise):

    بسیار پایین؛ مقدار معمول: 116 dBc/Hz در فاصله 20 کیلوهرتز از سیگنال حامل در فرکانس 1 گیگاهرتز.

5. 5. مدولاسیون سیگنال‌ها:

    پشتیبانی از انواع مدولاسیون آنالوگ و دیجیتال:

      FM، AM، PM (مدولاسیون فرکانس، دامنه و فاز).

      مدولاسیون پالسی (Pulse Modulation).

6. 6. پایداری و دقت:

    مجهز به کالیبراسیون داخلی برای حفظ دقت و پایداری سیگنال‌ها.

7. 7. پورت‌های ارتباطی:

    USB، LAN، GPIB برای کنترل از راه دور و ادغام در سیستم‌های خودکار تست.

8. 8. حافظه داخلی:

    قابلیت ذخیره تنظیمات و پروفایل‌های تولید سیگنال.

9. 9. ابعاد و وزن:

    طراحی رومیزی با ابعاد فشرده و وزن مناسب برای استفاده در آزمایشگاه‌ها.

 کاربردهای DSG3136B

1. 1. تست و کالیبراسیون تجهیزات RF:

    اندازه‌گیری پاسخ سیستم‌ها و قطعات RF مانند فیلترها، تقویت‌کننده‌ها و آنتن‌ها.

2. 2. طراحی و توسعه سیستم‌های مخابراتی:

    تولید سیگنال‌های دقیق برای بررسی و شبیه‌سازی عملکرد شبکه‌های مخابراتی.

3. 3. آزمایش مدارات RF:

    تست مدارهای فرکانس بالا و مخابراتی برای تطبیق امپدانس و عملکرد بهینه.

4. 4. آموزش و پژوهش:

    استفاده در دانشگاه‌ها و مراکز تحقیقاتی برای آموزش و تحقیق در حوزه RF و مخابرات.

5. 5. تولید نویز یا سیگنال‌های مدوله‌شده:

    بررسی حساسیت گیرنده‌ها در برابر نویز یا شبیه‌سازی سیگنال‌های واقعی.

 مزایا

  دقت و پایداری بالا: مناسب برای کاربردهای حساس و دقیق.

 پشتیبانی از مدولاسیون‌های متنوع: قابلیت شبیه‌سازی شرایط واقعی شبکه‌های مخابراتی.

 کنترل از راه دور: امکان استفاده در سیستم‌های خودکار و ادغام در فرآیندهای تست صنعتی.

 پهنای باند گسترده: پوشش فرکانس‌های بالا تا 13.6 گیگاهرتز.

  محدودیت‌ها

 قیمت بالا: به دلیل ویژگی‌های پیشرفته و کاربردهای تخصصی، برای کاربران با بودجه محدود ممکن است گران باشد.

 پیچیدگی: نیاز به دانش فنی برای بهره‌برداری کامل از قابلیت‌های دستگاه.

 جمع‌بندی

 سیگنال ژنراتور DSG3136B برای کاربردهای حرفه‌ای و صنعتی در حوزه RF و مخابرات ایده‌آل است. این دستگاه با قابلیت تولید سیگنال‌های دقیق و متنوع، ابزار قدرتمندی برای تست، طراحی و تحقیق در حوزه فرکانس‌های رادیویی محسوب می‌شود.

بررسی تخصصی

• RF سیگنال ژنراتور دیجیتالی حافظه دار مدل DSG3136B ساختRIGOL
• فرکانس از 9KHz تا 13.6GHz
• دقت تقویت کننده <0.5dB
• Output amplitude range: -130 dBm to +27 dBm
• High signal purity, phase noise: <-110dBc/Hz@20kHz (typical)
• Standard 0.5ppm internal clock; 5ppb high stable clock for option
• Standard AM/FM/ΦM analog modulation
• Standard pulse modulation; on/off ratio up to 80dB; pulse train generator (optional)
• All modulation schemes support internal and external modulation modes
• Standard 2U height design to save rack space. Rack mount kit is available
• Standard USB/LAN/GPIB remote control interfaces. SCPI command set for remote control
• Wear-free electronic attenuator design
• Well-designed automatic flatness calibration function (Cables, attenuators, amplifiers and so on) for test systems with power meter control
