معرفی

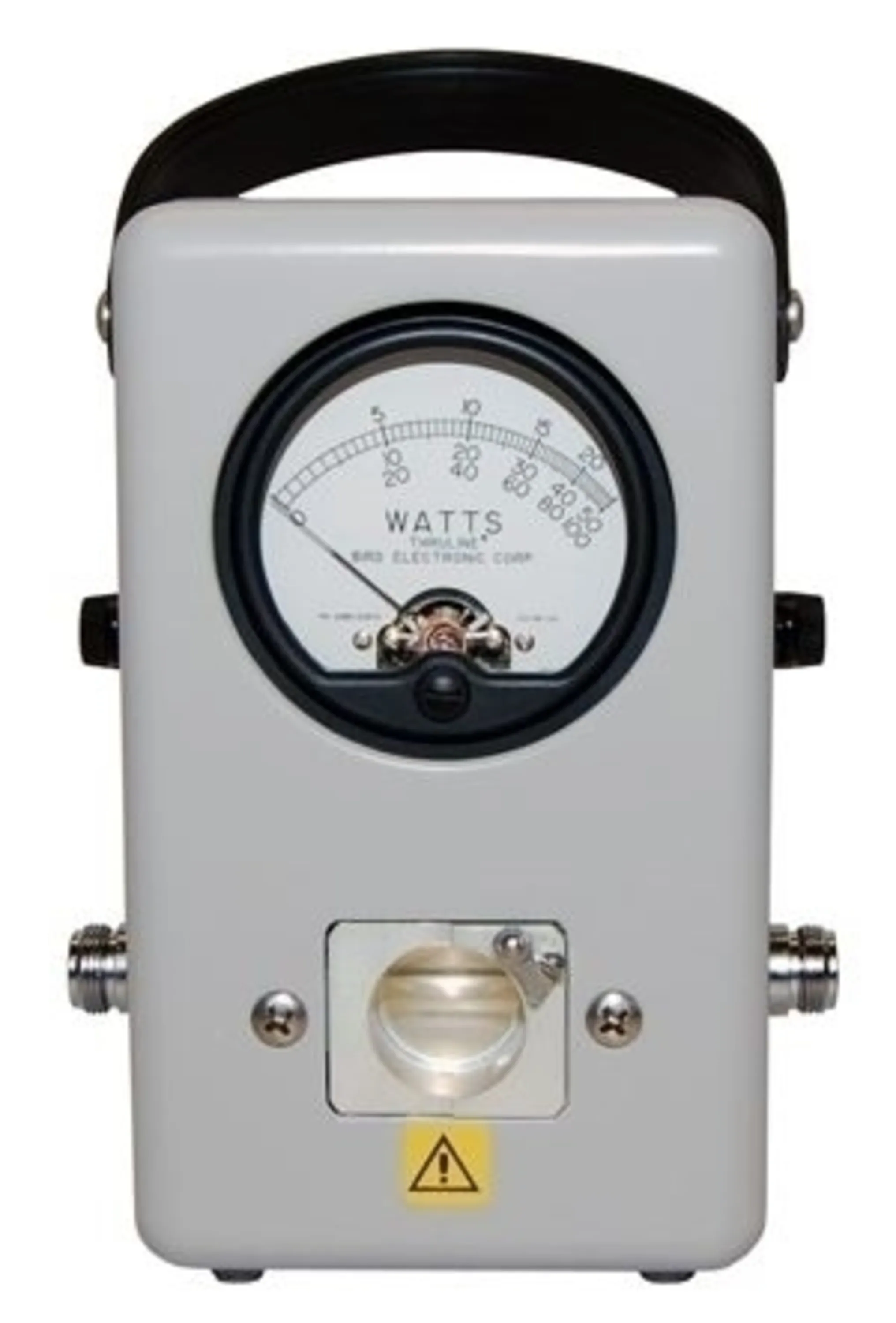

واتمتر مخابراتی BIRD 43
یک دستگاه دقیق و پرکاربرد برای اندازه‌گیری توان RF است که در صنایع مخابراتی، نظامی، و آزمایشگاه‌های RF استفاده می‌شود. این دستگاه توسط شرکت Bird Electronic Corporation تولید شده و یکی از شناخته‌شده‌ترین واتمترهای RF در بازار است.
مشخصات اصلی BIRD 43:
- محدوده فرکانسی:
- این دستگاه معمولاً توان RF را در محدوده فرکانسی 2 مگاهرتز تا 30 مگاهرتز یا تا 1 گیگاهرتز اندازه‌گیری می‌کند، بسته به نوع المان اندازه‌گیری (Slug) که با آن استفاده می‌شود.
- توان اندازه‌گیری:
- محدوده توان قابل اندازه‌گیری از چند میلی‌وات تا 10 کیلووات است. این محدوده توسط Slugها تعیین می‌شود که برای مقادیر توان و فرکانس مختلف طراحی شده‌اند.
- دقت اندازه‌گیری:
- دقت معمولاً ±5% از مقدار خوانده شده است.
- طراحی ماژولار:
- از Slugهای قابل تعویض استفاده می‌کند که امکان اندازه‌گیری محدوده‌های فرکانسی و توان مختلف را فراهم می‌کنند.
- نوع اتصال:
- واتمتر BIRD 43 به طور استاندارد از اتصالات N-Type یا UHF-Type استفاده می‌کند، اما می‌توان آن را با آداپتورها به انواع دیگر اتصالات RF تبدیل کرد.
- منبع تغذیه:
- این دستگاه نیازی به منبع تغذیه خارجی ندارد، زیرا از نظر مکانیکی طراحی شده است و کارکرد آن صرفاً مبتنی بر جریان RF است.
کاربردهای BIRD 43:
- اندازه‌گیری توان انتقالی (Forward Power):
- اندازه‌گیری توان ارسال شده از فرستنده به آنتن.
- اندازه‌گیری توان بازتابی (Reflected Power):
- بررسی بازگشت توان از آنتن به دلیل تطبیق نادرست.
- محاسبه نسبت موج ایستاده ولتاژ (VSWR):
- با مقایسه توان بازتابی و انتقالی، می‌توان نسبت VSWR را محاسبه کرد و عملکرد سیستم را ارزیابی نمود.
- کالیبراسیون تجهیزات RF:
- استفاده برای اطمینان از دقت و صحت تجهیزات فرکانس بالا.
- مخابرات و رادیو آماتور:
- مناسب برای تنظیم و تست فرستنده‌ها و گیرنده‌های رادیویی.
- سیستم‌های نظامی و راداری:
- استفاده در کاربردهای حساس با نیاز به دقت بالا.
مزایا:
- قابلیت تطبیق‌پذیری بالا:
- به دلیل طراحی ماژولار و استفاده از Slug، این دستگاه می‌تواند با گستره وسیعی از سیستم‌ها کار کند.
- پایداری و طول عمر زیاد:
- بدنه فلزی و طراحی مستحکم آن مناسب استفاده در محیط‌های سخت است.
- سادگی در استفاده:
- خوانش مستقیم و دقیق بدون نیاز به تنظیمات پیچیده.
- بی‌نیازی از منبع تغذیه:
- عملکرد مکانیکی، استفاده در هر شرایطی را ممکن می‌سازد.
محدودیت‌ها:
- نیاز به تعویض Slugها برای تغییر محدوده فرکانسی یا توان.
- وزن نسبتاً سنگین به دلیل بدنه فلزی.
BIRD 43 به دلیل دقت بالا و قابلیت اطمینان، یکی از استانداردهای صنعتی برای اندازه‌گیری توان RF محسوب می‌شود و همچنان مورد استفاده بسیاری از متخصصان است.
