معرفی

ست پراب اسپکتروم آنالایزر Agilent 54006A

ظرفیت ورودی پایین پراب پسیو Agilent 54006A در حد 0.25pF  و طراحی زمین این پراب به شما امکان می دهد تا سیستم های چند گیگاهرتزی را با حداقل لود در مدار بررسی کنید. در پک این پراب یک کابل دو سر SMA و یک DC Blocker موجود می باشد. جهت خرید این کابل مخابراتی از همین صفحه اقدام نمائید.

این ست دارای پراب دو سر SMA شرکت AGILENT تا فرکانس 12GHz و همچنین DC Blocker شرکت AGILENT تا فرکانس 26.5GHz و مبدل N به BNC و دو عدد مبدل SMA به رو بردی و انواع مقاومت های RF می باشد.

جهت کسب اطلاعات بیشتر اینجا کلیک کنید.

بررسی تخصصی

* The low 0.25 pF input capacitance and sophisticated ground design of the Agilent 54006A probe lets you probe multi-GHz systems with minimal loading of the circuit.
* The small size of this probe also allows you to access very small components.

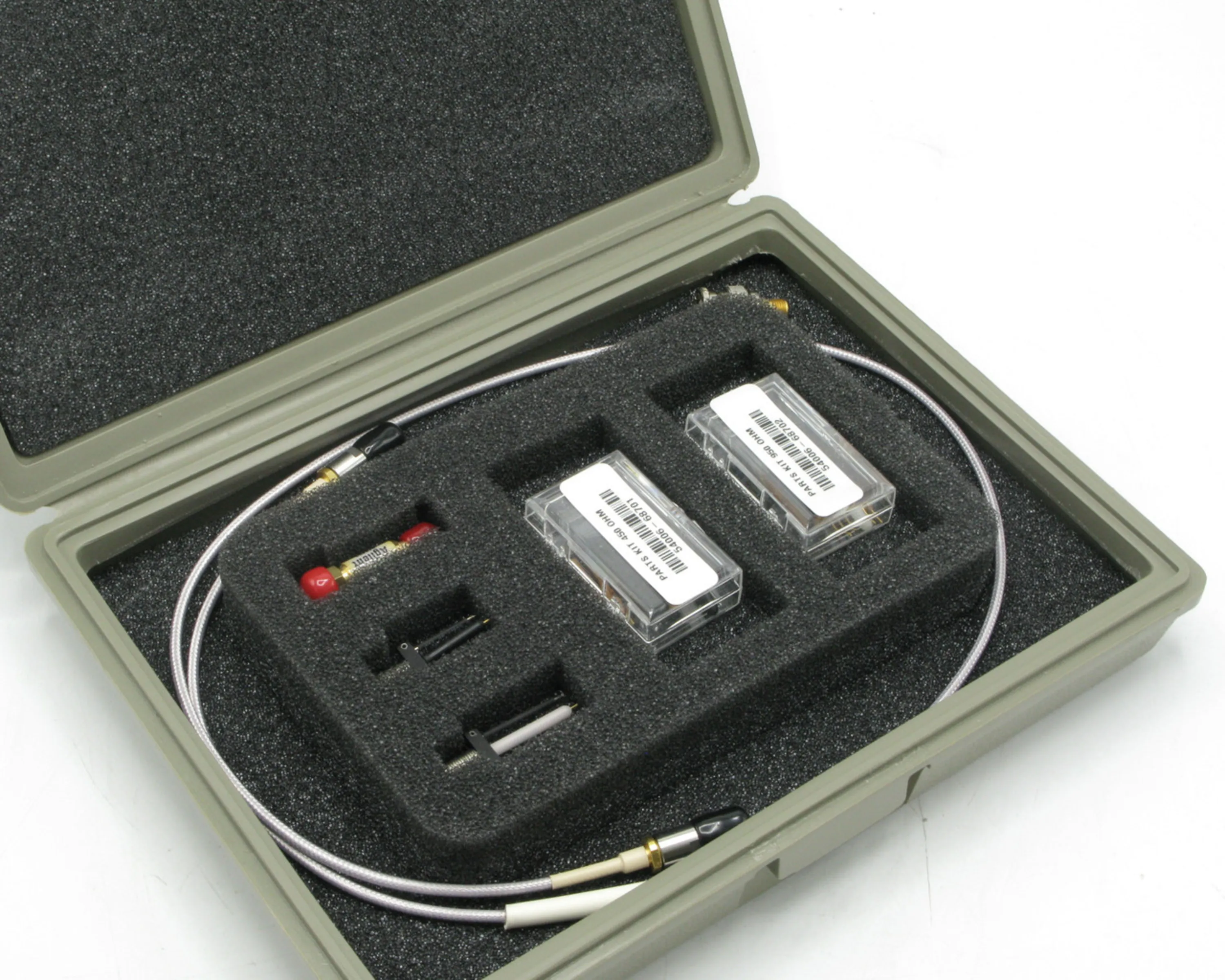

* Contains:
       • (1) Resistor 950 Ohm
       • (1) Resistor 450 Ohm
       • (1) DC Blocking Capacitor, 45 MHz To 26.5 GHz (m-f) APC 3.5mm
       • (1) Adapter SMA (Female) to BNC (Male)
       • (1) Probe Body Assy 450 Ohm
       • (1) Probe Body Assy 950 Ohm
       • (1) 450 Ohm Parts Kit
       • (1) 950 Ohm Parts Kit
       • (1) High Frequency Probe
       • (1) Coaxial Cable Assembly
* Bandwidth: DC To 6 GHz
* Input Resistence 10:1 Probe: 500 Ω
* Input Resistence 20:1 Probe: 1 kΩ
* Maximum Input Voltage: 20 Vpeak
* Use: Indoor
* Input Capacitance: 250 pF (Characteristic)
* Temperature: –25°C (–13°F ) To +65°C (149°F)
* Humidity: Operating - Up To 95% (Characteristic)
* Altitude: 4,600 Meters (15,000 Feet) (Characteristic)
* Length: 91 cm (36 Inch) (Characteristic)
* Connectors: SMA Male

Agilent Keysight
54006A
