معرفی

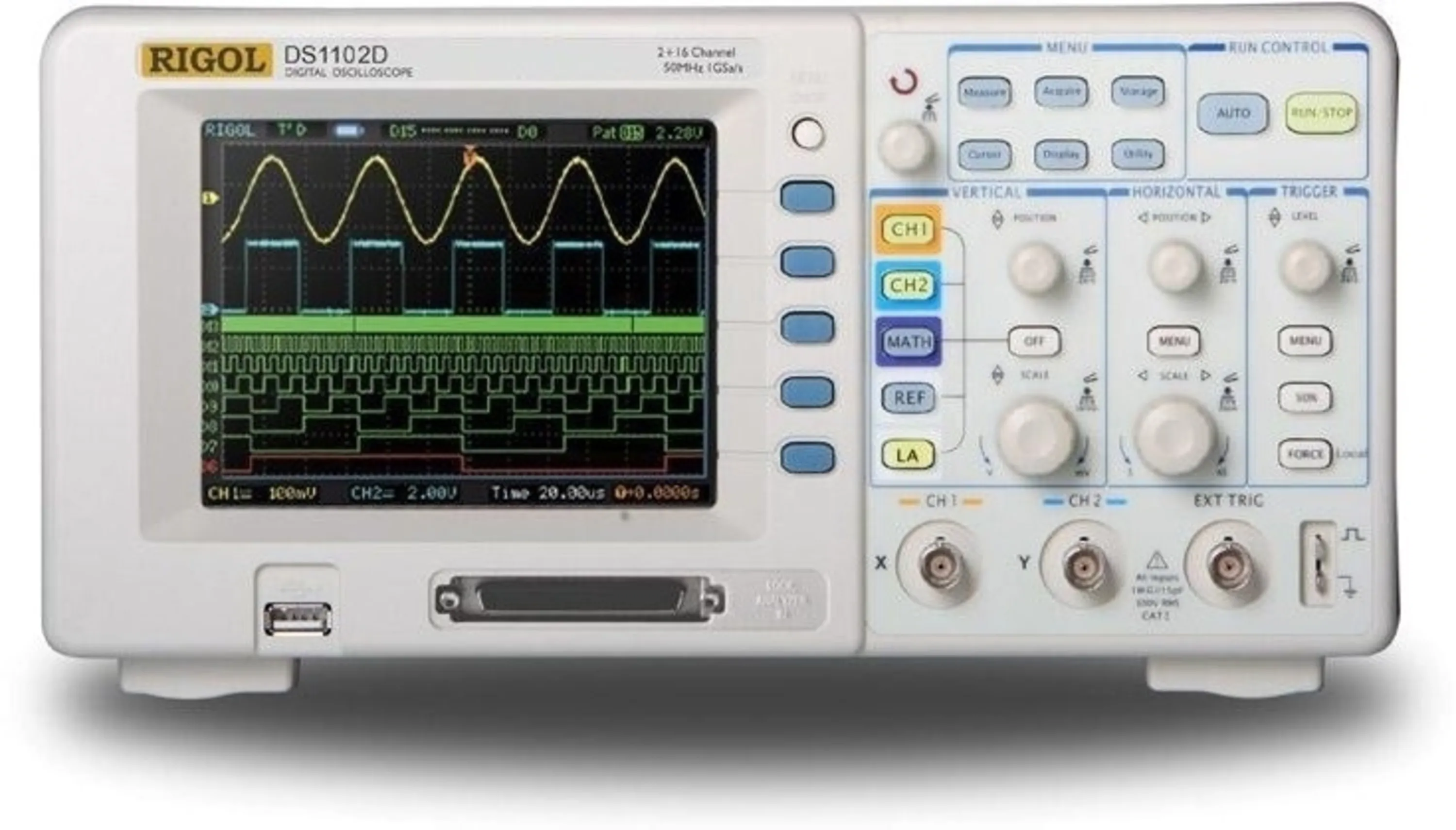

اسیلوسکوپ DS1102D از Rigol یک اسیلوسکوپ دیجیتال دو کاناله است که برای اندازه‌گیری، مشاهده و تجزیه و تحلیل سیگنال‌های الکترونیکی طراحی شده است. این دستگاه با ویژگی‌های پیشرفته‌ای که دارد، در بسیاری از محیط‌های تحقیقاتی، طراحی مدار، آموزش و آزمایشگاهی کاربرد دارد. این مدل برای کاربرانی که به یک اسیلوسکوپ مقرون به صرفه و با عملکرد بالا نیاز دارند، گزینه‌ای مناسب است.
مشخصات کلیدی اسیلوسکوپ DS1102D:
- 1. کانال‌ها:
دو کانال ورودی به شما این امکان را می‌دهد که دو سیگنال مختلف را به‌طور همزمان مشاهده و تجزیه و تحلیل کنید.
- 2. باند پهنای فرکانس:
باند پهنای فرکانس 100 مگاهرتز که برای مشاهده و تجزیه و تحلیل سیگنال‌های با فرکانس‌های میانه مناسب است.
این باند پهنای فرکانس برای بسیاری از کاربردهای الکترونیکی و صنعتی مناسب است، به‌ویژه در زمینه طراحی و تست مدارهای آنالوگ و دیجیتال.
- 3. نرخ نمونه‌برداری:
نرخ نمونه‌برداری 1 گیگا نمونه در ثانیه (1 GSa/s) که دقت بالایی در نمونه‌برداری سیگنال‌های پیچیده و فرکانس‌های بالا فراهم می‌کند.
این ویژگی اجازه می‌دهد که سیگنال‌های با فرکانس بالا و تغییرات سریع به‌دقت مشاهده شوند.
- 4. عمق حافظه:
دارای حافظه 24 مگا نمونه که برای ذخیره‌سازی داده‌های پیچیده و تحلیل سیگنال‌ها به‌طور دقیق کافی است.
حافظه بالا این امکان را می‌دهد که سیگنال‌ها برای مدت طولانی‌تری ذخیره و تحلیل شوند.
- 5. صفحه نمایش:
صفحه نمایش 7 اینچی LCD با وضوح 800x480 پیکسل که سیگنال‌ها را به‌صورت واضح و خوانا نمایش می‌دهد.
صفحه نمایش بزرگ و با کیفیت بالا برای مشاهده دقیق شکل موج سیگنال‌ها مناسب است.
- 6. مدهای اندازه‌گیری مختلف:
پشتیبانی از مدهای مختلف اندازه‌گیری مانند حالت اتوماتیک، دستی، محرک (trigger) و حالت شکل موج آستانه (threshold).
این مدها اجازه می‌دهند که سیگنال‌ها به‌طور دقیق و مؤثر تجزیه و تحلیل شوند.
- 7. قابلیت‌های فیلترینگ و آنالیز:
قابلیت‌هایی برای فیلتر کردن نویز و تحلیل دقیق‌تر سیگنال‌ها.
امکان نمایش اطلاعات اضافی درباره شکل موج‌ها مانند اندازه‌گیری زمان تناوب، ولتاژ اوج و دامنه.
- 8. پورت‌های ارتباطی:
پشتیبانی از پورت USB برای ذخیره داده‌ها و انتقال آن‌ها به کامپیوتر یا دستگاه‌های دیگر.
امکان اتصال به پرینتر برای چاپ شکل موج‌ها یا گزارش‌های تحلیلی.
- 9. حفاظت‌ها:
سیستم‌های حفاظتی برای محافظت در برابر اتصال کوتاه و ولتاژ بالا.
این ویژگی‌ها باعث ایمنی بیشتر دستگاه و کاربران می‌شود.
کاربردهای اسیلوسکوپ DS1102D:
- 1. طراحی و تست مدارهای الکترونیکی:
برای مشاهده و تحلیل سیگنال‌ها در مدارهای الکترونیکی آنالوگ و دیجیتال. به‌ویژه در تست و ارزیابی عملکرد مدارها.
- 2. تحقیق و توسعه:
استفاده در آزمایشگاه‌های تحقیقاتی برای تجزیه و تحلیل دقیق سیگنال‌ها و مطالعه رفتار سیستم‌های الکترونیکی در فرکانس‌های مختلف.
- 3. آموزش و یادگیری:
مناسب برای استفاده در دانشگاه‌ها و مراکز آموزشی به‌منظور آموزش اصول اندازه‌گیری سیگنال‌های الکترونیکی.
- 4. تعمیر و نگهداری تجهیزات:
مناسب برای تعمیرکاران و تکنسین‌های الکترونیک به‌منظور تحلیل و عیب‌یابی دستگاه‌ها و تجهیزات الکترونیکی.
- 5. آزمایش و ارزیابی تجهیزات:
برای آزمایش و ارزیابی عملکرد تجهیزات الکترونیکی، از جمله سیستم‌های مخابراتی، صوتی، و کنترل.
مزایای اسیلوسکوپ DS1102D:
عملکرد بالا: نرخ نمونه‌برداری 1 گیگا نمونه در ثانیه و باند پهنای فرکانس 100 مگاهرتز، این دستگاه را برای بسیاری از کاربردهای صنعتی و تحقیقاتی مناسب می‌کند.
حافظه زیاد: حافظه 24 مگا نمونه برای ذخیره‌سازی داده‌های طولانی و پیچیده.
صفحه‌نمایش بزرگ و با وضوح بالا: صفحه نمایش 7 اینچی با وضوح 800x480 پیکسل که مشاهده و تجزیه و تحلیل سیگنال‌ها را آسان می‌کند.
قابلیت اتصال به دستگاه‌های دیگر: پورت USB برای انتقال داده‌ها به کامپیوتر یا پرینتر.
قابلیت‌های آنالیز و اندازه‌گیری: امکانات پیشرفته برای اندازه‌گیری دقیق پارامترهای مختلف سیگنال مانند زمان تناوب، دامنه، و فرکانس.
حفاظت در برابر آسیب‌های الکتریکی: سیستم‌های حفاظتی برای جلوگیری از آسیب به دستگاه و مدارهای متصل.
محدودیت‌ها:
باند پهنای فرکانس محدودتر نسبت به مدل‌های پیشرفته‌تر: اگرچه 100 مگاهرتز برای بسیاری از کاربردها کافی است، اما برای سیگنال‌های با فرکانس‌های بسیار بالا (بالاتر از 100 مگاهرتز) ممکن است نیاز به اسیلوسکوپ‌های با باند پهنای فرکانس بیشتر باشد.
توان خروجی محدود: این اسیلوسکوپ برای اندازه‌گیری سیگنال‌های با توان بالا مناسب نیست و بیشتر برای سیگنال‌های ضعیف و میانه کاربرد دارد.
جمع‌بندی
اسیلوسکوپ DS1102D از Rigol یک ابزار کارآمد و مقرون به صرفه برای اندازه‌گیری و تحلیل سیگنال‌های الکترونیکی است. با باند پهنای فرکانس 100 مگاهرتز، نرخ نمونه‌برداری 1 گیگا نمونه در ثانیه و حافظه 24 مگا نمونه، این دستگاه برای بسیاری از کاربردهای تحقیقاتی، طراحی و تست مدارهای الکترونیکی، و آموزش اصول اندازه‌گیری سیگنال مناسب است. ویژگی‌های متنوع و رابط کاربری ساده، این اسیلوسکوپ را به ابزاری محبوب در آزمایشگاه‌ها و محیط‌های آموزشی تبدیل کرده است.
