اسیلوسکوپ DS4052

هنوز نظری برای این کالا ثبت نشده است
خرید کالا
شناسه‌ی کالا
00034

تماس بگیرید

معرفی

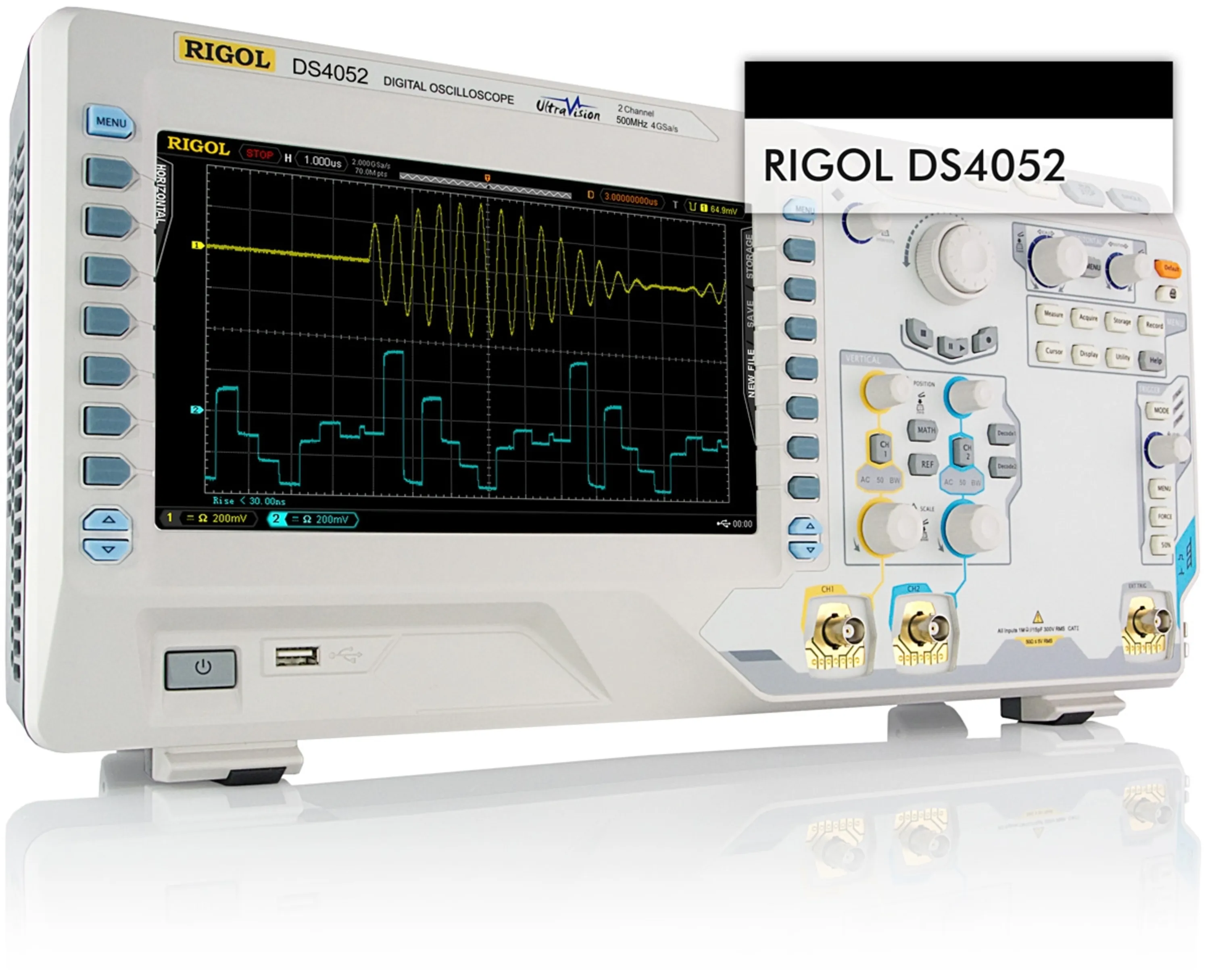

اسیلوسکوپ DS4052

یکی از مدل‌های محبوب شرکت Rigol است که برای اندازه‌گیری و آنالیز سیگنال‌های آنالوگ و دیجیتال طراحی شده است. این اسیلوسکوپ از سری DS4000 بوده و قابلیت‌های پیشرفته‌ای برای تحلیل دقیق سیگنال‌ها با کاربری آسان دارد. مدل DS4052 به‌ویژه برای استفاده در آزمایشگاه‌های تحقیقاتی، طراحی مدار، آموزش و توسعه سیستم‌های الکترونیکی مناسب است.



 مشخصات کلیدی DS4052

  1. 1. پهنای باند:

    پهنای باند 50 مگاهرتز (MHz) برای اندازه‌گیری دقیق سیگنال‌های آنالوگ.



  1. 2. کانال‌های ورودی:

    دارای 2 کانال آنالوگ برای مشاهده و اندازه‌گیری سیگنال‌های آنالوگ.



  1. 3. سرعت نمونه‌برداری:

    حداکثر سرعت نمونه‌برداری 500 مگا نمونه بر ثانیه (MSa/s) که به شما این امکان را می‌دهد که جزئیات دقیق‌تری از سیگنال‌ها ثبت کنید.



  1. 4. عمق حافظه:

    عمق حافظه تا 12 مگاپایکه (Mpts) برای ذخیره‌سازی و تجزیه و تحلیل داده‌های طولانی‌تر.



  1. 5. صفحه‌نمایش:

    صفحه‌نمایش LCD 7 اینچی رنگی با وضوح 800x480 پیکسل برای مشاهده واضح سیگنال‌ها و داده‌ها.



  1. 6. توانایی تریگر پیشرفته:

    پشتیبانی از انواع تریگرهای پیشرفته مانند Edge Trigger, Pulse Width Trigger, Video Trigger و دیگر انواع تریگرها برای تحلیل دقیق سیگنال‌ها.



  1. 7. امکانات آنالیز:

    ابزارهای تحلیل سیگنال از جمله FFT (تحلیل فوریه)، اندازه‌گیری‌های خودکار و تجزیه و تحلیل سیگنال در زمان واقعی.



  1. 8. اندازه‌گیری خودکار:

    انجام اندازه‌گیری‌های خودکار بر روی پارامترهای مختلف سیگنال مانند دوره، فرکانس، ولتاژ pp، میانگین و بیشینه و غیره.



  1. 9. اتصال به کامپیوتر:

    دارای پورت‌های USB برای انتقال داده‌ها و LAN برای کنترل از راه دور و ذخیره‌سازی.



  1. 10. امکانات نرم‌افزاری:

     پشتیبانی از نرم‌افزار UltraSigma برای کنترل دستگاه از طریق کامپیوتر و تجزیه و تحلیل پیشرفته.







 کاربردهای DS4052

  1. 1. تحلیل سیگنال‌های آنالوگ:

    بررسی و تحلیل دقیق سیگنال‌های آنالوگ مانند سیگنال‌های ولتاژ، جریان و ولتاژ متناوب.



  1. 2. طراحی و دیباگ مدارهای الکترونیکی:

    استفاده در فرآیند طراحی و عیب‌یابی مدارها برای ارزیابی عملکرد سیستم‌های الکترونیکی.



  1. 3. آموزش و تحقیق:

    مناسب برای دانشگاه‌ها و مراکز آموزشی که نیاز به یک اسیلوسکوپ با امکانات کافی دارند.



  1. 4. تحلیل سیگنال‌های پیچیده:

    مناسب برای بررسی و تجزیه و تحلیل سیگنال‌های پیچیده در پروژه‌های تحقیقاتی و آزمایشگاهی.



  1. 5. توسعه سیستم‌های مخابراتی و کنترل:

    تست و ارزیابی سیستم‌های مخابراتی و سیستم‌های کنترل مبتنی بر سیگنال‌های آنالوگ.





 مزایا

 قیمت مقرون‌به‌صرفه: در مقایسه با اسیلوسکوپ‌های دیگر با همین ویژگی‌ها، DS4052 قیمت مناسبی دارد.

 کاربری آسان: رابط کاربری ساده با صفحه‌نمایش رنگی و منوهای کاربرپسند.

 تحلیل دقیق: سرعت نمونه‌برداری و عمق حافظه مناسب برای تجزیه و تحلیل دقیق سیگنال‌ها.

 امکانات اتصال و کنترل از راه دور: پشتیبانی از USB و LAN برای کنترل دستگاه و ذخیره‌سازی داده‌ها.



 محدودیت‌ها

 پهنای باند محدود: پهنای باند 50 MHz برای برخی کاربردهای پیچیده‌تر ممکن است کافی نباشد.

 کانال‌های آنالوگ محدود: فقط دو کانال آنالوگ وجود دارد، که ممکن است برای بعضی کاربردها محدود باشد.



 جمع‌بندی

اسیلوسکوپ DS4052 از Rigol یک گزینه بسیار مناسب برای کسانی است که به دنبال یک اسیلوسکوپ با ویژگی‌های پایه و پیشرفته، اما با قیمت اقتصادی هستند. این دستگاه به‌ویژه برای آزمایش و طراحی مدارهای آنالوگ و تست‌های سیگنال‌های پیچیده انتخابی خوب محسوب می‌شود. با پهنای باند 50 MHz، سرعت نمونه‌برداری بالا و امکانات آنالیز پیشرفته، DS4052 می‌تواند نیازهای بسیاری از مهندسان و طراحان را برآورده کند.

بررسی تخصصی

  • دیجیتال اسیلوسکوپ حافظه دار 500 مگاهرتز
  • 2 کاناله دارای 2 عدد پراب
  • سرعت نمونه برداری 4GS/s
  • بهترین دستگاه جهت ذخیره سیگنال ها با فرکانس پایین
  • ذخیره سیگنال
  • حافظه داخلی56Mpts
  • ساخته شده توسط تکنولوژی Ultra Vision امپدانس خروجی 50
  • جهت کسب اطلاعات بیشتر اینجا کلیک کنید.

مشخصات

نوع اسیلوسکوپ :

  • دیجیتالی
    اسیلوسکوپ آکبند

فرکانس اسیلوسکوپ دیجیتالی:

  • هرتز
    500MHz

سرعت نمونه برداری اسیلوسکوپ:

  • سمپل برداری در ثانیه
    5 گیگ سمپل

کانال های اسیلوسکوپ:

  • تعداد
    2 کاناله

مقدار بیت A/D اسیلوسکوپ:

  • مقدار مبدل آنالوگ به دیجیتال
    8Bit

لاجیک آنالایزر:

  • پورت لاجیک آنالایزر داشته باشد؟
    خیر

فانکشن ژنراتور:

  • آیا اسیلوسکوپ فانشکن ژنراتور دارد؟
    خیر

ابعاد اسیلوسکوپ:

  • طول* عرض* ارتفاع
