بررسی تخصصی

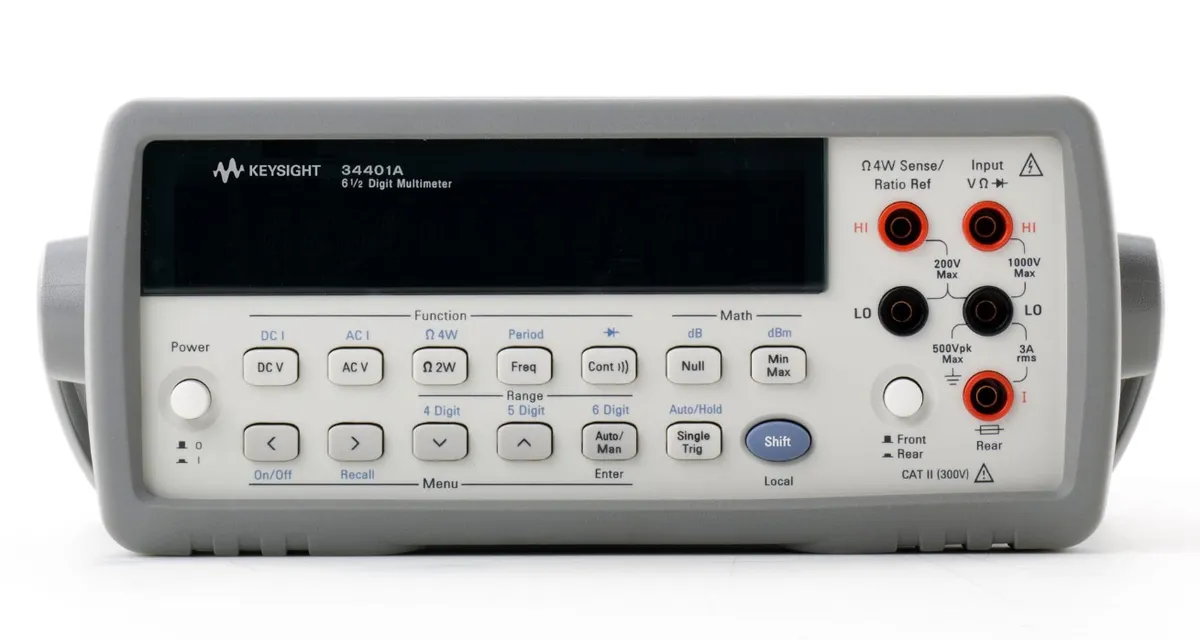

مولتیمتر دیجیتالی Agilent 34401A
مولتیمتر دیجیتالی Agilent 34401A یکی از معتبرترین و پرکاربردترین دستگاههای اندازهگیری رومیزی در آزمایشگاههای الکترونیک، مراکز تحقیقاتی، واحدهای کنترل کیفیت و سیستمهای تست اتوماتیک است. این مدل که در رده 6.5 رقمی (6½ Digit DMM) قرار میگیرد، به دلیل دقت بالا، پایداری بلندمدت، قابلیت اطمینان و امکانات ارتباطی گسترده، سالها بهعنوان یک استاندارد صنعتی شناخته شده است.
- دامنه و نوع اندازهگیریها
مولتیمتر 34401A قابلیت اندازهگیری پارامترهای زیر را با دقت بالا دارد:
ولتاژ DC
- محدوده اندازهگیری: 100 mV تا 1000 V
- دقت: در سطح ppm در برخی رنجها
- رزولوشن تا 100 نانوولت
ولتاژ AC (True RMS)
- محدوده: 100 mV تا 750 V
- پهنای باند اندازهگیری: 20 Hz تا 100 kHz
- مناسب برای سیگنالهای غیرسینوسی و با اعوجاج
جریان DC
- محدوده: 10 mA تا 3 A
- پایداری و خطی بودن بسیار بالا
جریان AC (True RMS)
- محدوده: 10 mA تا 3 A
- مناسب برای اندازهگیری جریان بارهای غیرخطی
مقاومت
- اندازهگیری مقاومت دو سیمه و چهار سیمه (4-wire)
- محدوده: 100 Ω تا 100 MΩ
- رزولوشن: تا 100 میکرو اهم
- مناسب برای اندازهگیری مقاومتهای پایین با حذف مقاومت سیم و اتصال
فرکانس و پریود (Frequency & Period)
- محدوده فرکانس: تا 300 kHz
- مناسب برای تست اسیلاتورها و سیگنالهای دیجیتال
تست دیود و اندازهگیری پیوستگی (Continuity)
- سامانه اندازهگیری و پردازش
مولتیمتر 34401A بر پایه معماری دقیق ADC چندمرحلهای کار میکند و شامل ویژگیهای زیر است:
- پردازش True RMS برای ولتاژ و جریان AC
- فیلتر دیجیتالی قابل تنظیم برای حذف نویز
- سرعت اندازهگیری متغیر تا چند صد خوانش بر ثانیه (Reading/s)
- پایداری بلندمدت عالی با تغییرات دمایی کم
این سامانه باعث میشود اندازهگیریها در طول زمان پایدار بمانند و برای کاربردهای کالیبراسیون مناسب باشند.
- امکانات ارتباطی و کنترل از راه دور
34401A از استانداردهای کنترل ابزارهای آزمایشگاهی پشتیبانی میکند:
- GPIB (IEEE-488)
- RS-232
- پشتیبانی کامل از SCPI Commands
(استاندارد دستورات قابل برنامهریزی برای تجهیزات اندازهگیری)
این قابلیتها امکان یکپارچهسازی دستگاه با سیستمهای تست خودکار (ATE Systems)، نرمافزارهای جمعآوری داده، و برنامههای مهندسی مانند LabVIEW، MATLAB و Python را فراهم میکند.
- ویژگیهای سختافزاری
صفحهنمایش
- نمایشگر Vacuum Fluorescent Display (VFD)
- قابلیت نمایش مقادیر 6.5 digit
- خوانایی بالا حتی در شرایط نور کم
طراحی داخلی
- ورودیهای محافظتشده در برابر اضافهولتاژ
- رلههای داخلی با دوام بالا
- طراحی پایدار برای کارکرد 24/7 در محیط صنعتی
قابلیت ثبت و ذخیره دادهها
- حالت Min/Max/Average
- شمارنده خوانشها (Reading Counter)
- امکان اجرای میانگینگیری دیجیتال برای کاهش نویز
- کاربردهای رایج
مولتیمتر 34401A در بسیاری از محیطهای حرفهای استفاده میشود:
- آزمایشگاههای الکترونیک و تحقیقاتی
- مراکز تست و تولید تجهیزات الکترونیکی
- واحدهای کالیبراسیون
- اندازهگیریهای دقیق در صنایع هوافضا، مخابرات، انرژی و پزشکی
- سیستمهای تست خودکار ATE
پایداری و دقت این تجهیز باعث شده در بسیاری از استانداردهای صنعتی بهعنوان مرجع اندازهگیری ولتاژ و مقاومت استفاده شود.
- مزایا
- دقت بسیار بالا و رزولوشن عالی
- True RMS واقعی برای سیگنالهای پیچیده
- پشتیبانی از اندازهگیری 4-wire
- ارتباطات گسترده و سازگاری با SCPI
- طول عمر بالا و پایداری در درازمدت
- استاندارد جهانی در آزمایشگاهها
جمعبندی
مولتیمتر Agilent 34401A یک ابزار قدرتمند، دقیق و قابل اعتماد است که سالها در صنعت و دانشگاه بهعنوان یک مرجع پایدار مورد استفاده قرار گرفته است. توانایی اندازهگیری پارامترهای مختلف با دقت 6.5 رقمی و امکانات کنترل و ارتباطی گسترده، آن را به یکی از بهترین انتخابها برای اندازهگیریهای حرفهای تبدیل کرده است.
