معرفی

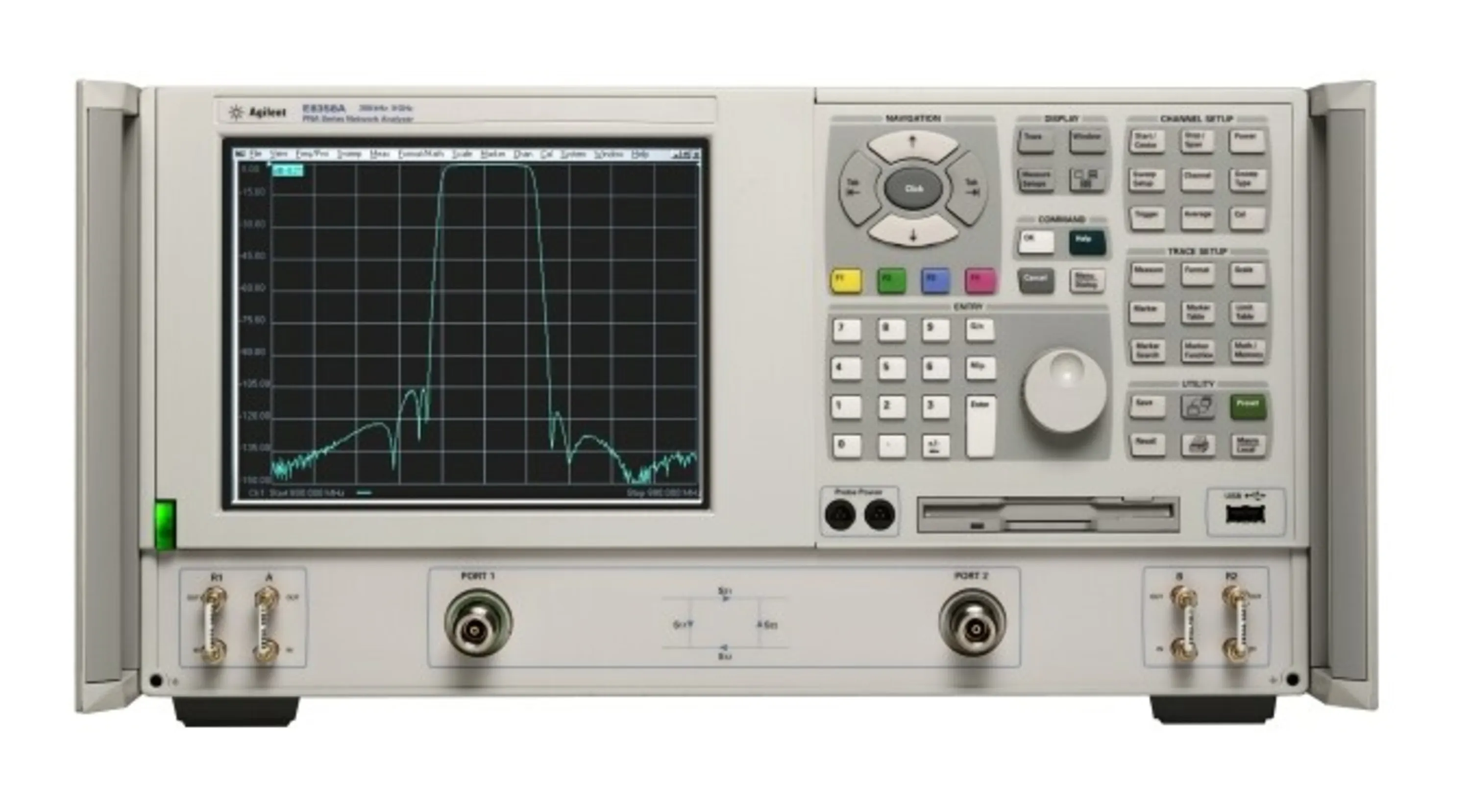

دستگاه E8358A PNA Network Analyzer
یکی از تجهیزات پیشرفته و دقیق برای تحلیل شبکه (Network Analysis) در زمینه اندازه‌گیری پارامترهای فرکانس بالا (RF) و مایکروویو است. این دستگاه تولید شرکت Keysight Technologies (که قبلاً به عنوان Agilent شناخته می‌شد) بوده و برای کاربردهای تحقیقاتی، توسعه و تست در حوزه‌های مختلف ارتباطات، مخابرات، رادار و صنایع هوافضا طراحی شده است.
ویژگی‌ها و مشخصات کلیدی E8358A
- محدوده فرکانسی:
- معمولاً این دستگاه می‌تواند پارامترهای S را در بازه فرکانسی 300 کیلوهرتز تا 9 گیگاهرتز اندازه‌گیری کند.
- پارامترهای قابل اندازه‌گیری:
- اندازه‌گیری پارامترهای S (S-parameters)، از جمله \( S_{11}, S_{21}, S_{12}, S_{22} \) برای مشخص کردن رفتار دستگاه‌ها و سیستم‌های RF.
- تحلیل بازتاب و عبور (Reflection & Transmission).
- دقت بالا:
- این دستگاه دارای دقت بسیار بالایی در اندازه‌گیری است که مناسب برای تحلیل‌های حساس و حرفه‌ای است.
- پورت‌های اندازه‌گیری:
- این مدل معمولاً دو یا چهار پورت برای اندازه‌گیری دارد که برای تحلیل قطعات چندپورتی بسیار مفید است.
- رابط کاربری پیشرفته:
- با رابط کاربری گرافیکی مبتنی بر ویندوز که امکان برنامه‌ریزی، اسکریپت‌نویسی و کنترل ساده دستگاه را فراهم می‌کند.
- قابلیت اتصال به کامپیوتر از طریق GPIB، LAN یا USB.
- کاربردها:
- تست آنتن‌ها و فیلترها.
- تحلیل سیستم‌های مخابراتی.
- طراحی و تست تقویت‌کننده‌ها (Amplifiers) و میکسرها (Mixers).
- اندازه‌گیری تطابق امپدانس.
- قابلیت‌های نرم‌افزاری:
- پشتیبانی از نرم‌افزارهایی مانند Keysight VNA Calibration Kit یا Advanced Design System (ADS) برای تجزیه و تحلیل پیشرفته.
مزایا
- سرعت بالا در اندازه‌گیری و تجزیه و تحلیل.
- قابلیت اطمینان و دقت عالی.
- قابلیت ارتقاء از طریق نرم‌افزار و ماژول‌های سخت‌افزاری.
کاربردهای رایج
- در آزمایشگاه‌های مهندسی مخابرات و الکترونیک.
- در صنعت هوافضا برای تحلیل سیستم‌های راداری.
- در حوزه مخابرات برای توسعه و ارزیابی سیستم‌های فرکانس بالا.
نحوه استفاده
- اتصال دستگاه DUT (Device Under Test) به پورت‌های دستگاه.
- تنظیم پارامترهای اندازه‌گیری از طریق نرم‌افزار دستگاه یا رابط گرافیکی.
- انجام کالیبراسیون برای اطمینان از صحت اندازه‌گیری‌ها.
- تجزیه و تحلیل نتایج با استفاده از داده‌های گرافیکی یا ذخیره شده.
